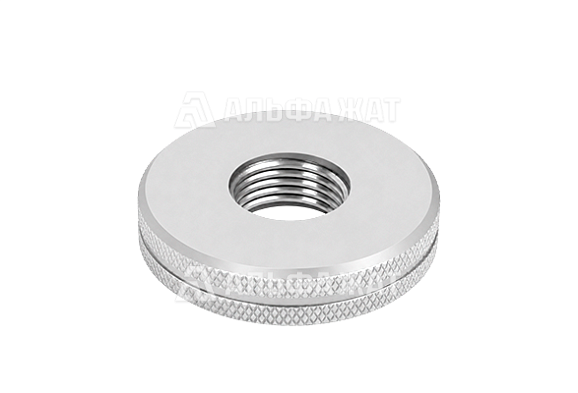

![Калибр-кольцо проходной Р 3/4"10 ACME ПР](/upload/resize_cache/iblock/aeb/578_393_1/cmzoh00e7l0dbavl3m1l4mqd26iuz8xp.png "Калибр-кольцо проходной Р 3/4"10 ACME ПР")
Используется для контроля наружной трапецеидальной резьбы профиля ACME.
| Обозначение резьбы | Р 3/4"10 ACME ПР |
| Тип резьбы | ACME |
| Тип контроля | ПР (проходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3/4" |
| Шаг резьбы (TPI) | 10 |
| Класс точности | 2G, 3G, 4G |
| Калибр-кольцо непроходной Р 3/4"10 ACME ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-кольцо проходной Р 3/4"10 ACME ПР применяется при приемочном контроле для проверки верхнего предельного размера наружной резьбы.
Калибр выполнен в проходном исполнении (ПР) и используется для контроля нижней границы допуска по среднему диаметру и профилю резьбы. При проверке кольцо должно свободно навинчиваться на контролируемую деталь без заеданий по рабочей длине.
Резьба ACME имеет трапецеидальный профиль с углом 29° и применяется в силовых винтовых передачах и механизмах линейного перемещения благодаря высокой нагрузочной способности и технологичности изготовления. Калибры ACME изготавливаются по стандартам ANSI/ASME B1.5 и допускают исполнение в классах точности 2G, 3G и 4G.
Калибр изготавливается из инструментальной стали с термообработкой и шлифованием рабочих поверхностей, что обеспечивает стабильность размеров и износостойкость при эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо проходной Р 3/4"10 ACME ПР по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
