Предназначен для контроля наружной резьбы профиля STUB ACME.
| Обозначение резьбы | STUB ACME 3,05-6 |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,05" |
| Шаг резьбы (TPI) | 6 |
| Калибр-кольцо проходной STUB ACME 3,05-6 ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

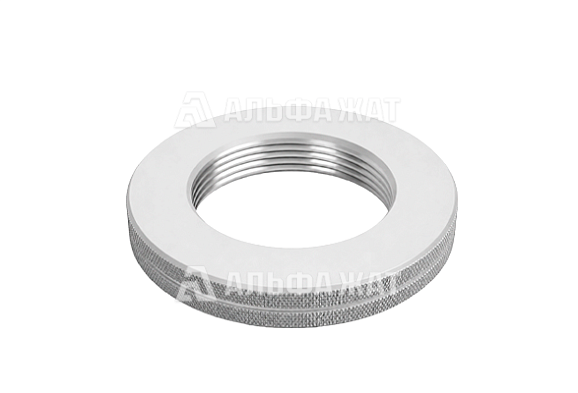

Калибр-кольцо проходной STUB ACME 3,05-6 ПР применяется при изготовлении, приемке и эксплуатации резьбовых деталей для проверки соответствия параметров наружной резьбы установленным требованиям.
Калибр выполняется в проходном исполнении (ПР) и служит для контроля минимального предельного размера наружной резьбы. При проверке исправная резьба должна обеспечивать свободное навинчивание проходного кольца на контролируемую деталь по рабочей длине резьбы.
Резьба STUB ACME представляет собой разновидность трапецеидальной резьбы с углом профиля 29° и уменьшенной высотой витка относительно стандартной ACME. Данный профиль применяется в узлах, где требуется крупный шаг резьбы при ограниченной толщине стенки детали, в том числе в трубных соединениях, механизмах линейного перемещения и нефтепромысловом оборудовании.
Калибр-кольцо изготавливается из инструментальной стали с последующей закалкой и финишной шлифовкой рабочих поверхностей. Термическая обработка обеспечивает высокую твёрдость, стойкость к износу и стабильность геометрических размеров в процессе эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо проходной STUB ACME 3,05-6 ПР по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
