Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 1 1/2-12 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная или подшипниковая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1 1/2" (1,5"/38,10 мм) |
| Шаг резьбы (TPI) | 12 |
| Класс точности | 2G |
| Твердость рабочей поверхности | от 58 до 64 HRC |

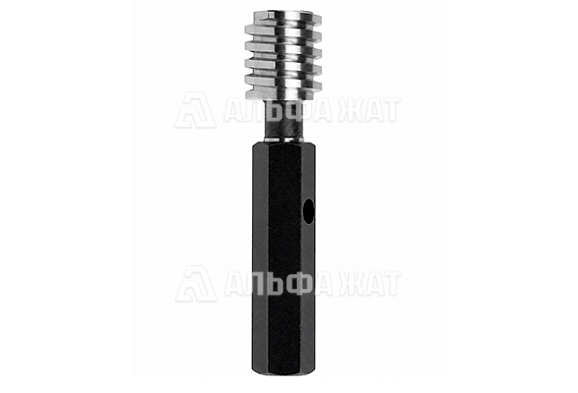

| Калибр-пробка непроходной 1 1/2-12 STUB ACME 2G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка непроходной 1 1/2-12 STUB ACME 2G НЕ применяется для проверки предельно допустимого минимального шаго-диаметра внутренней резьбы детали.
Калибр применяется при производстве и контроле деталей с трапецеидальной резьбой STUB ACME в машиностроении, нефтегазовом оборудовании, силовых передачах и узлах с повышенными осевыми нагрузками. Профиль STUB ACME отличается уменьшенной высотой зуба по сравнению со стандартной ACME-резьбой, что делает его удобным для соединений с ограниченной толщиной стенки.
Непроходная сторона калибра не должна свободно вворачиваться в контролируемую резьбу более чем на 2-3 витка. Если калибр проходит глубже - резьба считается изготовленной вне допуска.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 1 1/2-12 STUB ACME 2G НЕ по доступной цене.
