Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 1 3/16-16 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная или подшипниковая сталь |
| Профиль резьбы | с углом 29° |
| Номинальный диаметр резьбы | 1 3/16" (1,1875"/30,16 мм) |
| Шаг резьбы (TPI) | 16 |
| Класс точности | 2G |
| Твердость рабочей поверхности | от 58 до 64 HRC |
| Калибр-пробка непроходной 1 3/16-16 STUB ACME 2G НЕ LH | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

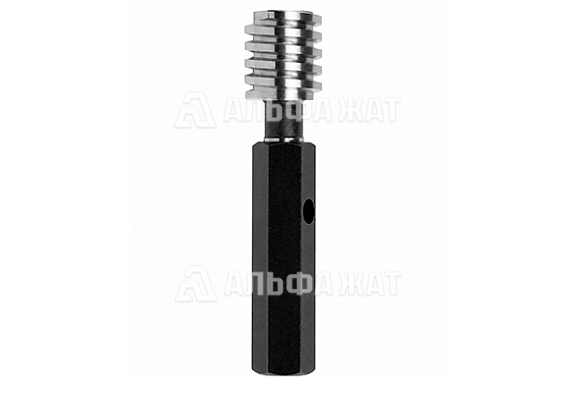

Калибр-пробка непроходной 1 3/16-16 STUB ACME 2G НЕ LH - это резьбовой предельный непроходной калибр для контроля внутренних резьб с профилем Stub Acme. Используется для проверки максимально допустимого размера внутренней резьбы детали и исключения превышения поля допуска при изготовлении.
Данный тип калибра применяется для контроля левой трапецеидальной резьбы STUB ACME класса точности 2G. Обозначение НЕ означает непроходной контроль: калибр не должен свободно ввинчиваться в контролируемое отверстие более чем на установленное количество витков. Это подтверждает, что резьба не имеет завышенного внутреннего диаметра и соответствует требованиям.
Резьбовые калибры-пробки данного исполнения широко применяются в машиностроении, нефтегазовом оборудовании, производстве приводных механизмов, муфт, ходовых винтов и соединений с повышенной нагрузкой. STUB ACME используется там, где требуется усиленный профиль резьбы с уменьшенной высотой витка.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 1 3/16-16 STUB ACME 2G НЕ LH по доступной цене.
