Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 1,969-4 STUB ASME-36CTT |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1,969" |
| Шаг резьбы (TPI) | 4 |
| Твердость рабочей поверхности | от 58 до 64 HRC |
| Калибр-пробка непроходной 1,969-4 STUB ASME 3G CTT НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

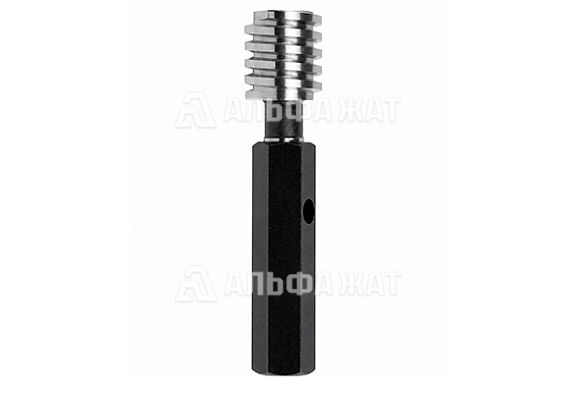

Калибр-пробка непроходной 1,969-4 STUB ASME 3G CTT НЕ применяется для проверки верхнего предельного размера резьбы и оценки соответствия внутреннего профиля установленным допускам.
Калибр используется при изготовлении и приемочном контроле резьбовых деталей нефтепромыслового, машиностроительного и промышленного оборудования, где применяются трапецеидальные резьбовые соединения с укороченным профилем. STUB ACME отличается уменьшенной высотой профиля по сравнению со стандартной ACME-резьбой и применяется в соединениях с ограниченной толщиной стенки или при повышенных требованиях к прочности витка.
Исполнение НЕ предназначено для проверки того, что фактические размеры контролируемой внутренней резьбы не превышают максимально допустимые значения по среднему диаметру и профилю. Непроходная сторона калибра не должна вворачиваться в резьбу глубже установленного контрольного допуска. Производство калибров данного типа выполняется в соответствии с требованиями ANSI/ASME B1.8 для резьб STUB ACME.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 1,969-4 STUB ASME 3G CTT НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
