Используется для проверки внутренней трапецеидальной резьбы стандарта STUB/ACME по проходному параметру «НЕ».
| Обозначение резьбы | 3,35-6 STUB ASME СТТ |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,35" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 3G |
| Калибр-пробка непроходной 3,35-6 STUB ASME СТТ 3G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

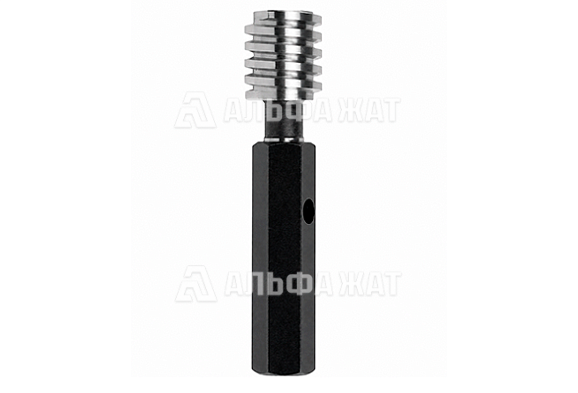

Калибр-пробка непроходной 3,35-6 STUB ASME СТТ 3G НЕ относится к резьбовым контрольным средствам измерения, предназначенным для проверки внутренней резьбы типа STUB (ACME). Исполнение «НЕ» используется для контроля предельного состояния резьбы, при котором изделие не должно навинчиваться на проверяемую деталь.
Профиль резьбы - трапецеидальный (ACME), с нормированными геометрическими параметрами по стандарту ASME для резьбовых соединений данного типа. Инструмент применяется в машиностроении, приборостроении и на предприятиях металлообработки для входного и операционного контроля резьбовых отверстий.
Конструкция калибра обеспечивает стабильность измерений и высокую износостойкость при многократном использовании. Изделие относится к классу высокоточных резьбовых средств контроля и используется в составе комплектов калибров для систем ASME/STUB.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 3,35-6 STUB ASME СТТ 3G НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
