Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 3,5-8 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,5" |
| Шаг резьбы (TPI) | 8 |
| Калибр-пробка непроходной 3,5-8 STUB ACME 2G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

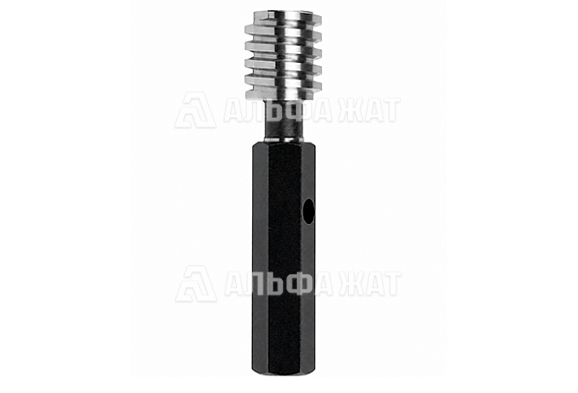

Калибр-пробка непроходной 3,5-8 STUB ACME 2G НЕ при приемочном и межоперационном контроле резьбовых соединений для проверки верхнего предельного размера внутренней резьбы.
Калибр выполнен в непроходном исполнении (НЕ) и используется для контроля максимального допуска по среднему диаметру и профилю резьбы. При проверке пробка не должна заходить в резьбовое отверстие более установленной контрольной глубины.
Резьба STUB ACME имеет трапецеидальный профиль с углом 29° и уменьшенной высотой витка по сравнению со стандартной ACME. Данный тип применяется в силовых винтовых передачах и узлах с повышенными нагрузками при ограниченной толщине стенки.
Калибр изготавливается из инструментальной легированной стали с последующей закалкой и шлифованием рабочих поверхностей, что обеспечивает износостойкость и стабильность размеров при эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 3,5-8 STUB ACME 2G НЕ по доступной цене.
