Используется для проверки внутренней дюймовой трапецеидальной резьбы типа STUB ACME.
| Обозначение резьбы | 5-4 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная легированная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 5" |
| Шаг резьбы (TPI) | 4 |
| Класс точности | 3G |
| Калибр-пробка непроходной 5-4 STUB ACME 3G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

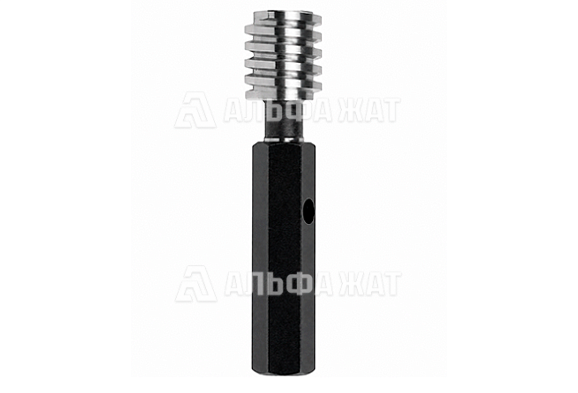

Калибр-пробка непроходной 5-4 STUB ACME 3G НЕ относится к резьбовым предельным средствам контроля внутренней дюймовой резьбы стандарта STUB ACME. Исполнение «НЕ» используется для проверки верхнего предельного размера резьбы, при котором навинчивание калибра на контролируемую деталь не допускается.
Резьба STUB ACME представляет собой укороченный вариант трапецеидальной резьбы ACME с углом профиля 29°, применяемый в силовых резьбовых соединениях с повышенными требованиями к прочности при ограниченной глубине профиля. Шаг 4 нитки на дюйм соответствует крупному профилю, используемому в нагруженных узлах машиностроения и нефтегазового оборудования.
Калибр применяется при входном, операционном и приемочном контроле резьбовых отверстий. Изделие относится к классу точности 3G и обеспечивает проверку соответствия геометрии внутренней резьбы требованиям стандартов ANSI/ASME для STUB ACME соединений.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 5-4 STUB ACME 3G НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
