Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 1 1/2-12 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | закалённая инструментальная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1 1/2" (1,5"/38,10 мм) |
| Шаг резьбы (TPI) | 12 |
| Класс точности | 2G |
| Твердость рабочей поверхности | от 58 до 64 HRC |

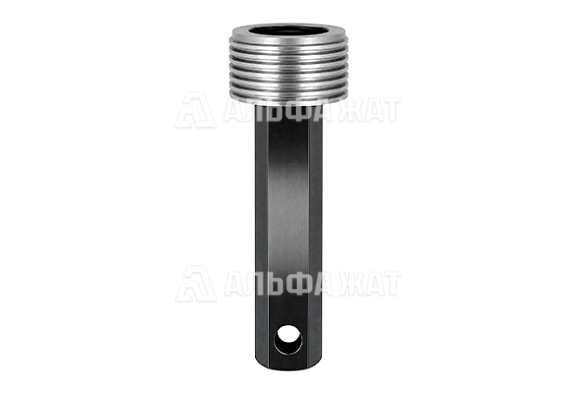

| Калибр-пробка проходной 1 1/2-12 STUB ACME 2G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка проходной 1 1/2-12 STUB ACME 2G ПР применяется для проверки соответствия основных параметров резьбы установленным допускам по среднему и наружному диаметру.
Калибр используется при производственном, межоперационном и приемочном контроле деталей с внутренней резьбой профиля STUB ACME. Основное назначение - проверка возможности полного свинчивания калибра с контролируемым отверстием по всей длине резьбы без заеданий и перекосов. Если проходная сторона калибра свободно проходит на полную рабочую длину резьбы, изделие считается соответствующим установленному профилю и шагу.
Резьба STUB ACME применяется в механизмах передачи движения и силовых резьбовых соединениях, где требуется повышенная прочность витка при ограниченном монтажном пространстве. Укороченный профиль обеспечивает надежную работу соединения при высоких осевых нагрузках и циклическом перемещении. Производство и контроль таких калибров выполняются в соответствии с требованиями стандарта ASME B1.8.
