Используется для проверки внутренней дюймовой трапецеидальной резьбы типа STUB ACME.
| Обозначение резьбы | 1,102-6STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | закалённая инструментальная легированная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1,102" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 3G |
| Калибр-пробка проходной 1,102-6 STUB ACME 3G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

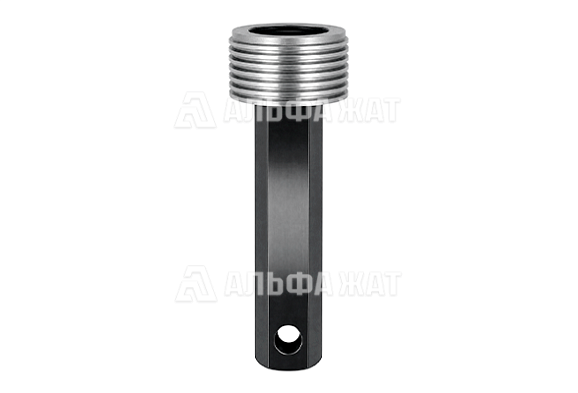

Калибр-пробка проходной 1,102-6 STUB ACME 3G ПР относится к резьбовым предельным средствам контроля внутренней резьбы типа STUB ACME. Исполнение «ПР» используется для проверки проходного размера резьбы, при котором калибр должен свободно входить в контролируемое резьбовое отверстие по всей длине рабочей части без заклинивания и заеданий.
Резьба STUB ACME имеет трапецеидальный профиль и применяется в силовых резьбовых соединениях, работающих под нагрузкой и требующих точного соблюдения геометрических параметров. Размер 1,102" при шаге 6 ниток на дюйм используется в деталях промышленного оборудования, машиностроительных узлах и специальной оснастке.
Калибр применяется при входном, операционном и приемочном контроле деталей. Изделие обеспечивает проверку среднего диаметра, профиля и предельных отклонений внутренней резьбы в соответствии с требованиями дюймовых резьбовых стандартов.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку проходной 1,102-6 STUB ACME 3G ПР по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
