Используется для контроля внутренней резьбы профиля STUB ACME.
| Обозначение резьбы | 3,05-6 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | инструментальная легированная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,05" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 2G |

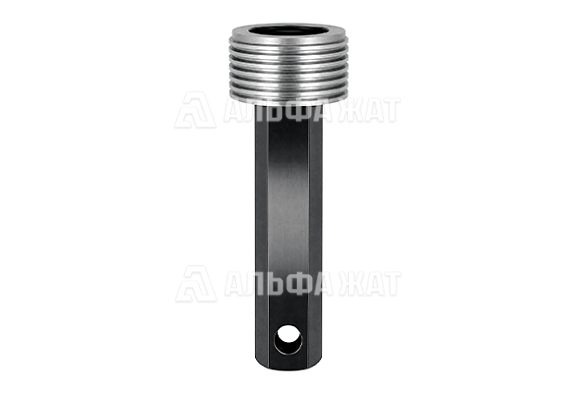

| Калибр-пробка проходной 3,05-6 STUB ACME 2G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка проходной 3,05-6 STUB ACME 2G ПР при межоперационном и приемочном контроле для проверки нижнего предельного размера внутренней резьбы.
Калибр выполнен в проходном исполнении (ПР) и используется для контроля минимального предела допуска по среднему диаметру и профилю резьбы. При проверке пробка должна свободно ввинчиваться в контролируемую резьбу без заеданий по рабочей длине.
Резьба STUB ACME имеет трапецеидальный профиль с углом 29° и применяется в силовых винтовых передачах и механизмах с высокой нагрузкой. Стандарт параметров - ANSI/ASME B1.8.
Калибр изготавливается из инструментальной легированной стали с термообработкой и шлифованием рабочих поверхностей, что обеспечивает износостойкость и стабильность размеров.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку проходной 3,05-6 STUB ACME 2G ПР по доступной цене.
