Используется для проверки внутренней дюймовой трапецеидальной резьбы типа STUB ACME.
| Обозначение резьбы | 3,86-6 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | закалённая инструментальная легированная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,86" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 3G |
| Калибр-пробка проходной 3,86-6 STUB ACME 3G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

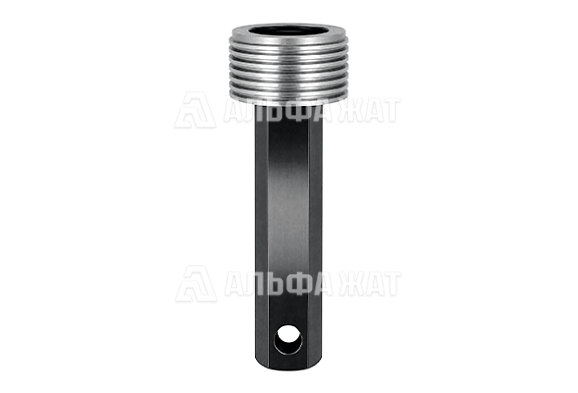

Калибр-пробка проходной 3,86-6 STUB ACME 3G ПР относится к резьбовым средствам предельного контроля внутренней резьбы стандарта STUB ACME. Исполнение «ПР» предназначено для проверки проходного состояния резьбы, при котором калибр должен свободно и без заеданий навинчиваться на контролируемое изделие.
Резьба STUB ACME представляет собой укороченный вариант трапецеидальной резьбы ACME с углом профиля 29°, применяемый в узлах, где требуется повышенная прочность при ограниченной глубине профиля. Шаг 6 ниток на дюйм обеспечивает применение в силовых резьбовых соединениях машиностроения и нефтегазового оборудования.
Калибр используется при входном, операционном и приемочном контроле резьбовых отверстий, обеспечивая проверку среднего диаметра и геометрического соответствия профиля требованиям стандарта ANSI/ASME для резьб STUB ACME класса точности 3G.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку проходной 3,86-6 STUB ACME 3G ПР по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
