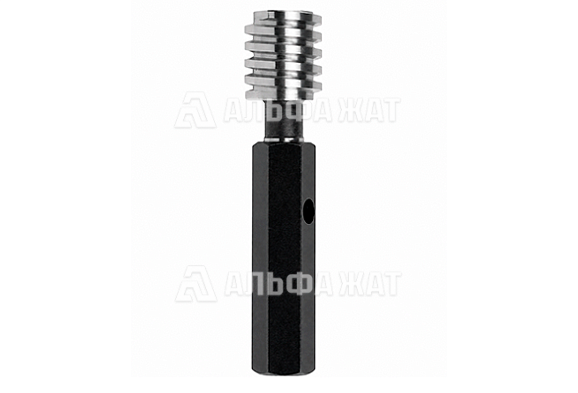

Используется для проверки внутренней дюймовой трапецеидальной резьбы типа STUB ACME.
| Обозначение резьбы | 4,308-6 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | закалённая инструментальная легированная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 4,308" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 3G |
| Калибр-пробка непроходной 4,308-6 STUB ACME 3G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка непроходной 4,308-6 STUB ACME 3G НЕ относится к резьбовым предельным средствам контроля внутренней резьбы типа SA с трапецеидальным профилем, близким к стандарту ACME. Исполнение «НЕ» применяется для проверки верхнего предельного размера резьбы, при котором навинчивание калибра на контролируемую деталь не допускается.
Резьба STUB ACME с шагом 6 ниток на дюйм используется в силовых резьбовых соединениях, где требуется высокая несущая способность при ограниченной длине зацепления. Профиль обеспечивает контроль геометрии по среднему диаметру и корректности формирования витков.
Калибр применяется при входном, операционном и приемочном контроле резьбовых отверстий в машиностроении и смежных отраслях. Изделие относится к классу точности 3G и обеспечивает проверку соответствия параметров резьбы требованиям дюймовых трапецеидальных систем стандарта ASME/ANSI.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку непроходной 4,308-6 STUB ACME 3G НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
