Используется для проверки внутренней дюймовой трапецеидальной резьбы типа STUB ACME.
| Обозначение резьбы | 5-4 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | закалённая инструментальная легированная сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 5" |
| Шаг резьбы (TPI) | 4 |
| Класс точности | 3G |
| Калибр-пробка проходной 5-4 STUB ACME 3G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

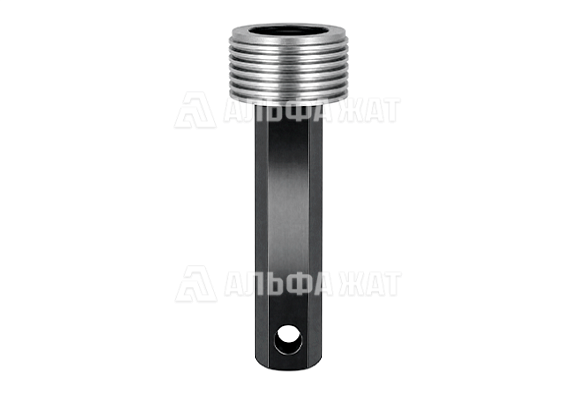

Калибр-пробка проходной 5-4 STUB ACME 3G ПР относится к предельным резьбовым средствам контроля внутренней резьбы стандарта STUB ACME. Исполнение «ПР» предназначено для проверки проходного состояния резьбового отверстия, при котором калибр должен свободно навинчиваться на контролируемую деталь без заеданий по всей длине рабочей части.
Резьба STUB ACME представляет собой укороченный вариант трапецеидальной резьбы ACME с углом профиля 29°, применяемый в силовых резьбовых соединениях, работающих при ограниченной толщине стенок и повышенных нагрузках. Шаг 4 нитки на дюйм характеризует крупный профиль, используемый в ответственных узлах машиностроения и нефтегазового оборудования.
Калибр применяется при входном, операционном и приемочном контроле резьбовых отверстий. Обеспечивает контроль среднего диаметра и правильности формирования профиля внутренней резьбы. Изделие относится к классу точности 3G и соответствует требованиям стандартов ANSI/ASME для резьб STUB ACME.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку проходной 5-4 STUB ACME 3G ПР по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
