Используется для проверки состояния внутренней резьбы типа STUB ACME.
| Обозначение резьбы | 4,308-6 STUB ACME |
| Тип резьбы | STUB ACME |
| Тип контроля | КПР НЕ (контрольный непроходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 4,308" |
| Шаг резьбы (TPI) | 6 |
| Класс точности | 3G |

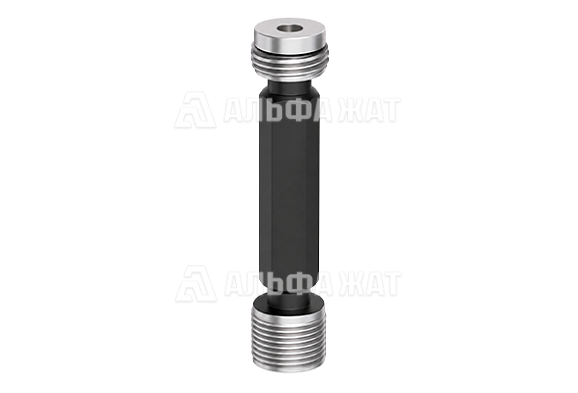

| Калибр-пробка контрольный непроходной 4,308-6 STUB ACME 3G КПР НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка контрольный проходной 4,308-6 STUB ACME 3G КПР НЕ относится к контрольным резьбовым средствам типа КПР-НЕ, применяемым для проверки нового или эксплуатационного состояния резьбовых элементов системы STUB ACME 3G (дюймовая трапецеидальная резьба).
Исполнение «КПР-НЕ» предназначено для контроля наибольшего среднего диаметра, при котором калибр, как правило, не должен навинчиваться на контролируемую резьбу либо допускается лишь минимальное ввинчивание (в пределах установленных норм). Такой контроль позволяет выявлять превышение предельных размеров, а также износ резьбы или калибров.
Резьба STUB ACME с шагом 6 ниток на дюйм применяется в силовых резьбовых соединениях машиностроительного и нефтегазового оборудования, где требуется высокая точность и надежность сопряжения. Калибр обеспечивает контроль геометрии профиля и соответствия средних диаметров установленным допускам системы ASME/ANSI для трапецеидальных резьб.
Изделие используется в метрологическом контроле, на производстве и в ОТК для проверки резьбовых деталей и калибров в процессе изготовления и эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку контрольный проходной 4,308-6 STUB ACME 3G КПР НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
