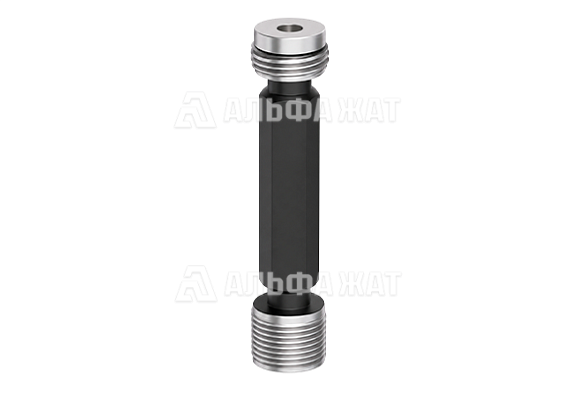

![Калибр-пробка контрольный непроходной КИ 3/4"х10 ACME НЕ](/upload/resize_cache/iblock/9ed/578_393_1/vdb46tx3sam8o8bg3nf3jha89fiaqu2o.png "Калибр-пробка контрольный непроходной КИ 3/4"х10 ACME НЕ")
Используется для проверки износа и предельного состояния внутренней дюймовой трапецеидальной резьбы типа ACME.
| Обозначение резьбы | КИ 3/4"х10 ACME НЕ |
| Тип резьбы | ACME |
| Тип контроля | КИ НЕ (контрольный непроходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3/4" |
| Шаг резьбы (TPI) | 10 |
| Калибр-пробка контрольный непроходной КИ 3/4"х10 ACME НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка контрольный непроходной КИ 3/4"х10 ACME НЕ относится к контрольным резьбовым калибрам типа КИ-НЕ, предназначенным для оценки износа и предельного состояния внутренней резьбы ACME.
Исполнение «КИ-НЕ» используется для контроля непроходного состояния, при котором калибр не должен навинчиваться на контролируемую резьбу или рабочий калибр сверх допустимого предела. Это позволяет выявлять увеличение среднего диаметра, износ профиля и нарушение геометрии витков резьбы.
Резьба ACME представляет собой дюймовую трапецеидальную резьбу с углом профиля 29°, применяемую в силовых винтовых механизмах, станкостроении и промышленной оснастке. Параметр 3/4"х10 означает номинальный диаметр 3/4 дюйма и шаг 10 ниток на дюйм, характерный для нагруженных резьбовых соединений.
Калибр применяется в ОТК и метрологических службах для периодического контроля резьбовых соединений и проверки рабочих калибров в процессе эксплуатации. Изготавливается из закалённой инструментальной стали с высокой износостойкостью.
Компания «Альфа-ЖАТ» предлагает купить калибр-пробку контрольный непроходной КИ 3/4"х10 ACME НЕ по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
