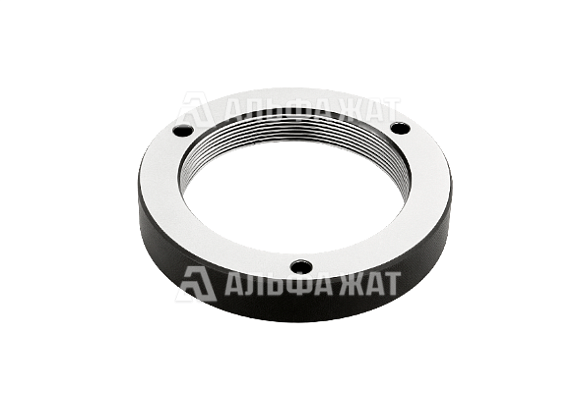

Калибр-кольцо резьбовой М 4х0,45

Калибр-кольцо резьбовой М 4х0,45 применяется для контроля наружной метрической резьбы. Используется для проверки соответствия резьбы предельным размерам и полю допуска.

Изготавливается из инструментальной стали. Конструкция и основные размеры соответствуют ГОСТ 17756-72. Технические требования - по ГОСТ 24997-2004. Предназначено для межоперационного и приемочного контроля деталей с наружной метрической резьбой. Контроль осуществляется навинчиванием калибра на проверяемую резьбовую поверхность.

Исполнение:

• ПР - проходной калибр предназначен для контроля минимально допустимого размера резьбы и проверки её свободного сопряжения с ответной деталью (при контроле калибр должен свободно проходить по всей длине резьбы);
• НЕ - непроходной калибр предназначен для контроля максимально допустимого размера резьбы (при проверке калибр не должен проходить по резьбе полностью).

Поле допуска (6g, 6h) - это установленный диапазон предельных отклонений размеров резьбы относительно её номинального значения. Поле допуска определяет допустимые границы изготовления резьбы, при которых обеспечивается её правильное сопряжение с ответной деталью.

Вариант исполнения и поле допуска определяются заказчиком в зависимости от условий эксплуатации изделия.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо резьбовой М 4х0,45 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
