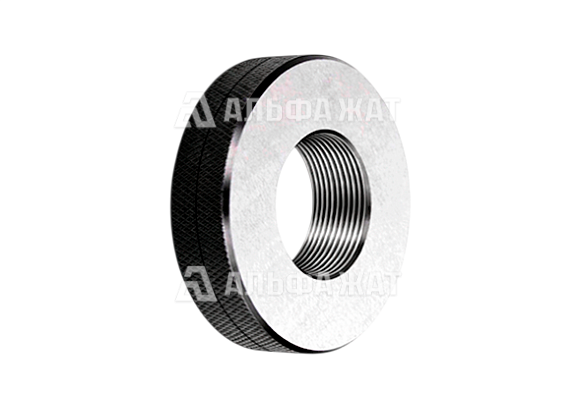

Калибр-кольцо резьбовой для трапецеидальных труб Tr-20х4

Калибр-кольцо Tr-20х4 предназначен для контроля наружной однозаходной трапецеидальной резьбы. В зависимости от исполнения инструмент проверяет предельные значения среднего диаметра и другие контролируемые параметры резьбового профиля. Калибр изготавливается по ГОСТ 10071-89. Профиль резьбы соответствует ГОСТ 24737-81, допуски - ГОСТ 9562-81.

Исполнения калибра:

• ПР - проходное: контролирует наибольший приведённый средний диаметр и наибольший внутренний диаметр наружной резьбы, при соответствии изделия установленным требованиям калибр должен свободно навинчиваться по всей длине контролируемого участка;
• НЕ - непроходное: применяется для проверки наименьшего допустимого среднего диаметра наружной резьбы, калибр имеет укороченный рабочий профиль и взаимодействует преимущественно с боковыми поверхностями витков, на годную резьбу он не должен навинчиваться более чем на два оборота.

Поле допуска определяет допустимые пределы отклонения действительных параметров наружной резьбы от их номинальных значений.

Исполнение калибра и поле допуска выбирают в соответствии с номинальным диаметром, шагом резьбы, требуемой точностью и контролируемым предельным размером.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо резьбовой для трапецеидальных труб Tr-20х4 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
