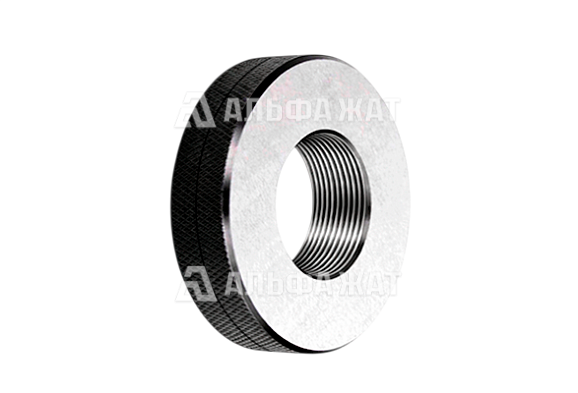

Калибр-кольцо резьбовой для трапецеидальных труб Tr-26х3

Калибр-кольцо Tr-26х3 применяется для контроля параметров наружной однозаходной трапецеидальной резьбы. В зависимости от исполнения с его помощью проверяют предельные значения среднего диаметра и другие элементы резьбового профиля. Калибр изготовлен в соответствии с ГОСТ 10071-89. Профиль резьбы установлен ГОСТ 24737-81, допуски - ГОСТ 9562-81.

Варианты исполнения:

• ПР - проходной: предназначен для комплексной проверки наибольшего приведённого среднего и наибольшего внутреннего диаметров наружной резьбы, при допустимых размерах калибр должен свободно навинчиваться на всю длину контролируемого участка;
• НЕ - непроходной: служит для контроля наименьшего допустимого среднего диаметра, укороченный профиль обеспечивает преимущественный контакт с боковыми сторонами витков. На годную резьбу калибр не должен навинчиваться более чем на два оборота.

Поле допуска задаёт допустимый диапазон отклонений действительных параметров наружной резьбы относительно номинальных значений.

Исполнение калибра и поле допуска подбирают с учётом номинального диаметра, шага резьбы, требуемой точности и проверяемого предельного параметра.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо резьбовой для трапецеидальных труб Tr-26х3 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
