Применяется для проверки наружных параметров однозаходной трапецеидальной резьбы. Соответствует требованиям ГОСТ 10071-89.
| Материал | инструментальная сталь |
| Тип контроля | ПР (проходной) |
| Номинальный диаметр резьбы | 30 мм |
| Шаг резьбы | 6 мм |
| Поле допуска | 7h |
| Калибр-кольцо резьбовой для трапецеидальных труб Tr-30х6 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

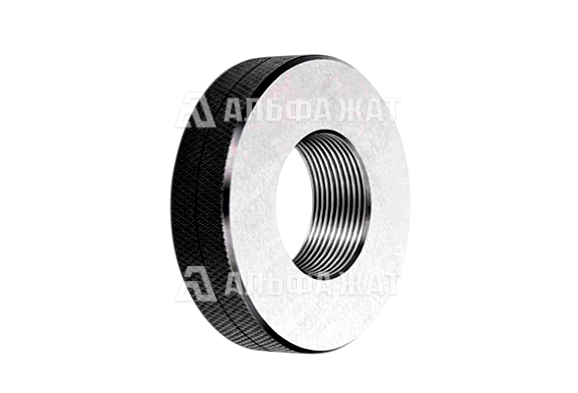

Калибр-кольцо Tr-30х6 применяется для контроля параметров наружной однозаходной трапецеидальной резьбы. В зависимости от исполнения с его помощью проверяют предельные значения среднего диаметра и другие элементы резьбового профиля. Калибр изготовлен в соответствии с ГОСТ 10071-89. Профиль резьбы установлен ГОСТ 24737-81, допуски - ГОСТ 9562-81.
Варианты исполнения
ПР - проходной: предназначен для комплексной проверки наибольшего приведённого среднего и наибольшего внутреннего диаметров наружной резьбы, при допустимых размерах калибр должен свободно навинчиваться на всю длину контролируемого участка.
Поле допуска задаёт допустимый диапазон отклонений действительных параметров наружной резьбы относительно номинальных значений.
Исполнение калибра и поле допуска подбирают с учётом номинального диаметра, шага резьбы, требуемой точности и проверяемого предельного параметра.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо резьбовой для трапецеидальных труб Tr-30х6 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
