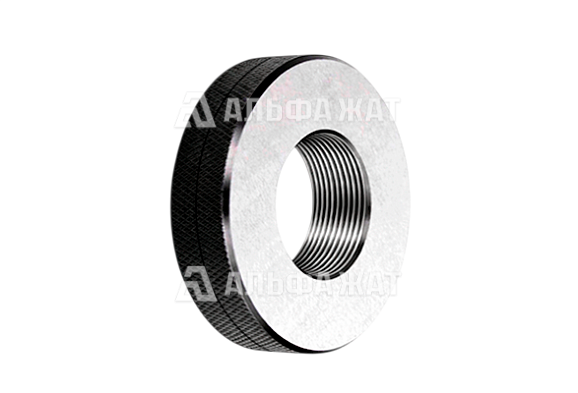

Калибр-кольцо резьбовой для трапецеидальных труб Tr-42х3

Калибр-кольцо Tr-42х3 предназначен для проверки параметров наружной однозаходной трапецеидальной резьбы. В зависимости от исполнения инструмент контролирует предельные значения среднего диаметра и отдельные элементы резьбового профиля. Калибр соответствует ГОСТ 10071-89. Профиль резьбы выполняется по ГОСТ 24737-81, допуски устанавливаются ГОСТ 9562-81.

Исполнения калибра:

• ПР - проходной: используется для комплексного контроля наибольшего приведённого среднего диаметра и наибольшего внутреннего диаметра наружной резьбы, при соответствии резьбы установленным требованиям калибр должен свободно навинчиваться по всей длине проверяемого участка;
• НЕ - непроходной: предназначен для проверки наименьшего допустимого среднего диаметра, укороченный рабочий профиль обеспечивает преимущественный контакт с боковыми поверхностями витков, на годную резьбу калибр не должен навинчиваться более чем на два оборота.

Поле допуска определяет допустимые границы отклонения фактических параметров наружной резьбы от номинальных значений.

Исполнение калибра и поле допуска выбирают в зависимости от номинального диаметра, шага резьбы, требуемой точности и контролируемого предельного размера.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо резьбовой для трапецеидальных труб Tr-42х3 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
