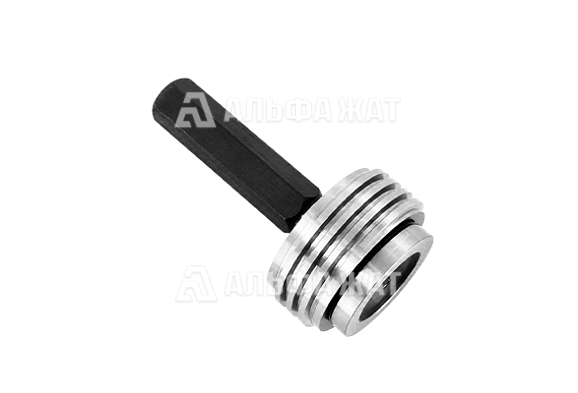

Калибр-пробка резьбовой для трапецеидальных труб Tr-16х2

Калибр-пробка Tr-16х2 предназначен для предельного контроля внутренней однозаходной трапецеидальной резьбы. Калибры применяются для проверки соответствия параметров изготовленной резьбы установленным предельным размерам. Требования к резьбовым калибрам для однозаходной трапецеидальной резьбы соответствуют ГОСТ 10071-89; основные размеры резьбы - ГОСТ 24737-81, допуски - ГОСТ 9562-81.

Исполнение

ПР (проходное) имеет полный профиль резьбы. Калибр контролирует наименьший приведённый средний диаметр и одновременно наименьший наружный диаметр внутренней резьбы. При годной резьбе проходная сторона должна свободно ввинчиваться по контролируемому участку.

НЕ (непроходное) выполняется с укороченным профилем и служит для контроля наибольшего среднего диаметра внутренней резьбы. Непроходная сторона, как правило, не должна ввинчиваться в проверяемую резьбу; ГОСТ 24939-81 допускает ввинчивание не более чем на два оборота, в том числе с каждой стороны для сквозной резьбы.

Поле допуска устанавливает допустимый интервал отклонений действительного диаметра отверстия относительно номинального значения.

Исполнение калибра и необходимое поле допуска выбираются с учётом номинального диаметра, требуемого класса точности и характеристик контролируемого параметра.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку резьбовой для трапецеидальных труб Tr-16х2 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
