Предназначен для предельного контроля внутренней трапецеидальной резьбы. Соответствует ГОСТ 10071-89.
| Материал | инструментальная сталь |
| Тип контроля | ПР (проходной) |
| Номинальный диаметр резьбы | 26 мм |
| Шаг резьбы | 2 мм |
| Поле допуска | 8h |
| Калибр-пробка резьбовой для трапецеидальных труб Tr-26х2 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

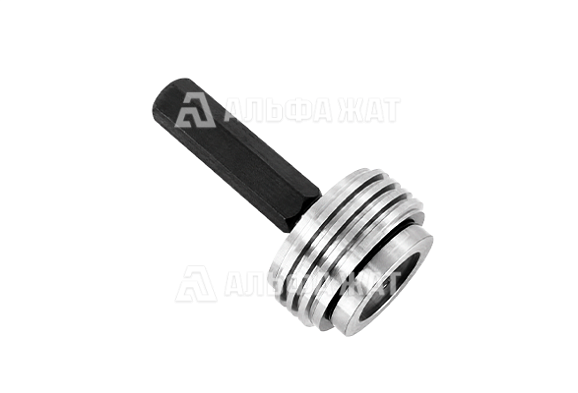

Калибр-пробка Tr-26х2 предназначен для предельного контроля внутренней однозаходной трапецеидальной резьбы. Калибры применяются для проверки соответствия параметров изготовленной резьбы установленным предельным размерам. Требования к резьбовым калибрам для однозаходной трапецеидальной резьбы соответствуют ГОСТ 10071-89; основные размеры резьбы - ГОСТ 24737-81, допуски - ГОСТ 9562-81.
Исполнение
ПР (проходное) имеет полный профиль резьбы. Калибр контролирует наименьший приведённый средний диаметр и одновременно наименьший наружный диаметр внутренней резьбы. При годной резьбе проходная сторона должна свободно ввинчиваться по контролируемому участку.
Поле допуска устанавливает допустимый интервал отклонений действительного диаметра отверстия относительно номинального значения.
Исполнение калибра и необходимое поле допуска выбираются с учётом номинального диаметра, требуемого класса точности и характеристик контролируемого параметра.
