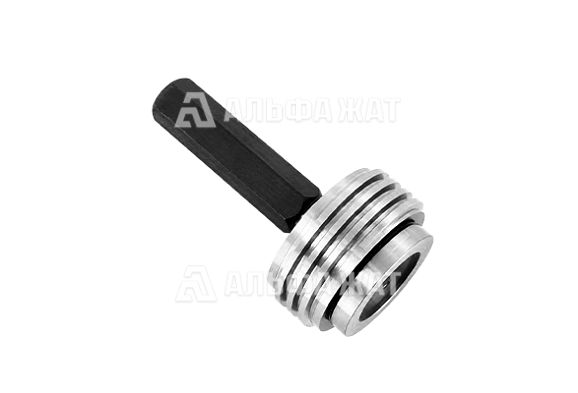

Калибр-пробка резьбовой для трапецеидальных труб Tr-30х3

Калибр-пробка Tr-30х3 применяется для предельного контроля внутренней однозаходной трапецеидальной резьбы. Инструмент позволяет определить соответствие параметров резьбы установленным предельным значениям. Требования к калибрам данного типа регламентирует ГОСТ 10071-89, основные размеры трапецеидальной резьбы устанавливает ГОСТ 24737-81, допуски - ГОСТ 9562-81.

Исполнение

ПР (проходное) выполняется с полным профилем резьбы и предназначено для контроля наименьшего приведённого среднего диаметра, а также наименьшего наружного диаметра внутренней резьбы. При соответствии контролируемой резьбы установленным требованиям проходной калибр должен свободно ввинчиваться по всей проверяемой длине.

НЕ (непроходное) имеет укороченный профиль и используется для проверки наибольшего среднего диаметра внутренней резьбы. Непроходной калибр не должен свободно ввинчиваться в годную резьбу. В соответствии с ГОСТ 24939-81 допускается его ввинчивание не более чем на два оборота, а для сквозной резьбы - не более чем на два оборота с каждой стороны.

Поле допуска определяет допустимые пределы отклонения параметров резьбы от установленных номинальных размеров и характеризует требуемую точность резьбового соединения.

Тип исполнения и поле допуска калибра подбираются в соответствии с номинальным диаметром, шагом, требуемой точностью и обозначением контролируемой резьбы.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку резьбовой для трапецеидальных труб Tr-30х3 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
