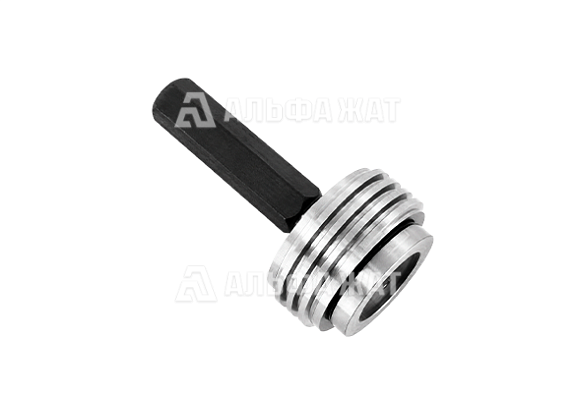

Калибр-пробка резьбовой для трапецеидальных труб Tr-48х2

Калибр-пробка Tr-48х2 предназначен для предельной проверки параметров внутренней однозаходной трапецеидальной резьбы. С его помощью контролируют соответствие изготовленной резьбы установленным предельным размерам. Требования к калибрам данного типа установлены ГОСТ 10071-89, основные размеры трапецеидальной резьбы регламентирует ГОСТ 24737-81, допуски - ГОСТ 9562-81.

Исполнение

ПР (проходное) имеет полный профиль резьбы и служит для контроля наименьшего приведённого среднего диаметра и наименьшего наружного диаметра внутренней резьбы. При соответствии резьбы установленным требованиям проходной калибр должен свободно ввинчиваться по всей длине контролируемого участка.

НЕ (непроходное) изготавливается с укороченным профилем и применяется для контроля наибольшего среднего диаметра внутренней резьбы. Для годной резьбы свободное ввинчивание непроходного калибра не допускается. Согласно ГОСТ 24939-81 его ввинчивание может составлять не более двух оборотов, а при сквозной резьбе - не более двух оборотов с каждой стороны.

Поле допуска задаёт допустимый диапазон отклонений параметров резьбы относительно номинальных значений и определяет требуемую точность сопряжения.

Необходимое исполнение и поле допуска калибра выбирают с учётом номинального диаметра, шага, заданной точности и обозначения контролируемой резьбы.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку резьбовой для трапецеидальных труб Tr-48х2 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
