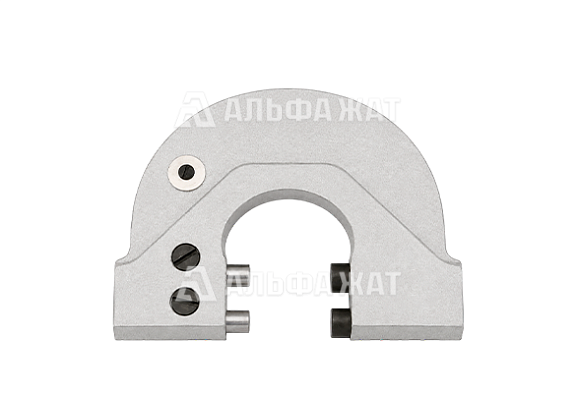

Калибр-скоба гладкий 17 мм h6

Калибр-скоба гладкий 17 мм предельный безотсчётный инструмент, предназначенный для контроля наружных диаметров валов и других деталей с цилиндрическими поверхностями. Изделие позволяет определить соответствие проверяемого размера установленному полю допуска без получения его фактического числового значения.

Проверка выполняется по принципу «ПР-НЕ». Проходная часть калибра должна проходить по контролируемой поверхности годной детали, а непроходная - не должна её охватывать. Такой способ обеспечивает быстрое выявление изделий, размеры которых выходят за установленные предельные значения.

Конструкция калибра-скобы включает корпус, гладкую пластину и ступенчатую пластину. Рабочие пластины образуют контрольные участки с заданными предельными размерами, а корпус обеспечивает их фиксированное взаимное расположение и необходимую жёсткость конструкции.

Корпус изготавливается из стали марки 35 или 40 по ГОСТ 1050 либо из стали Ст5 по ГОСТ 380. Рабочие пластины припаиваются к корпусу медью или латунью. Паяное соединение выполняется неразъёмным и устойчивым к воздействию воды, масел и бензина. Следы и наплывы припоя на поверхности корпуса не допускаются.

Калибр-скоба применяется при входном, операционном и приёмочном контроле деталей в машиностроении, приборостроении, металлообработке, ремонтном производстве и метрологических подразделениях. Использование инструмента особенно эффективно при серийном выпуске продукции, когда требуется оперативная проверка большого количества однотипных деталей.

Компания «Альфа-ЖАТ» предлагает купить калибр-скобу гладкий 17 мм по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
