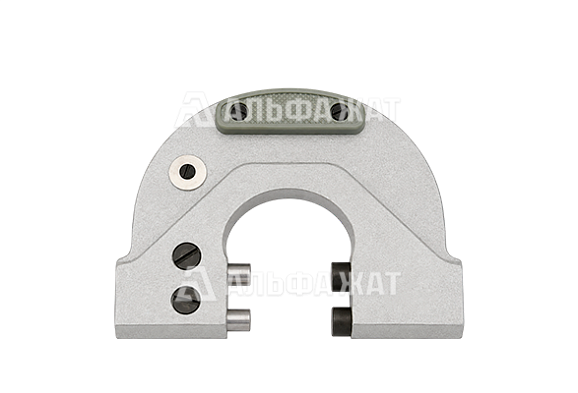

Калибр-скоба гладкий 50 мм f8

Калибр-скоба гладкий 50 мм представляет собой безотсчётное средство предельного контроля, используемое для проверки наружных диаметров валов и иных деталей, имеющих цилиндрическую форму. Инструмент позволяет установить, находится ли контролируемый размер в пределах заданного поля допуска, без определения его точного числового значения.

Контроль осуществляется по принципу «ПР-НЕ». Проходная сторона должна свободно охватывать проверяемую поверхность годной детали, тогда как непроходная сторона не должна проходить по ней. Такой метод позволяет оперативно обнаруживать изделия с размерами, превышающими установленные допустимые пределы.

В состав калибра-скобы входят корпус, гладкая и ступенчатая пластины, а также ручка-накладка. Рабочие элементы формируют контрольные размеры инструмента, а корпус поддерживает их заданное положение и обеспечивает необходимую прочность и жёсткость конструкции.

Для изготовления корпуса применяется сталь марок 35 или 40 по ГОСТ 1050 либо Ст5 по ГОСТ 380. Рабочие пластины соединяются с корпусом пайкой с использованием меди или латуни. Полученное соединение устойчиво к воздействию воды, бензина и нефтяных масел. Наличие следов, наплывов и иных остатков припоя на поверхности изделия не допускается.

Гладкий калибр-скоба используется при входном, межоперационном и окончательном контроле деталей на предприятиях машиностроения, металлообработки и приборостроения, а также в ремонтных и метрологических подразделениях. Применение инструмента наиболее целесообразно в серийном производстве, где требуется быстро проверять значительное количество однотипных изделий.

Компания «Альфа-ЖАТ» предлагает купить калибр-скобу гладкий 50 мм по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
