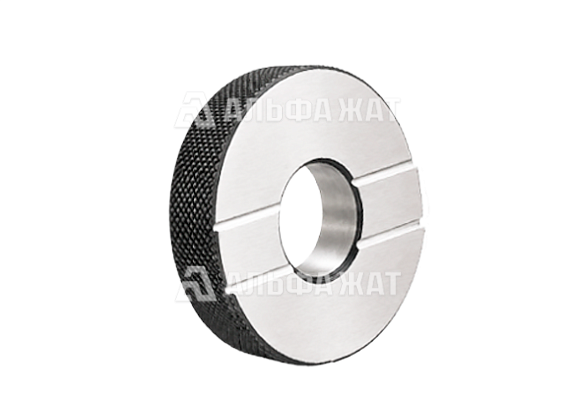

Калибр-кольцо гладкий конусный для трубной конической резьбы R Р-Г-1/16

Калибр-кольцо R Р-Г-1/16 является рабочим калибром для контроля наружной трубной конической резьбы по ГОСТ 6211. Тип Р-Г предусмотрен ГОСТ 7157-79 для проверки конической наружной резьбы и имеет гладкую коническую рабочую поверхность.

Основное назначение калибра - контроль отклонения вершин наружной конической резьбы от линии ее среднего диаметра. Такой контроль позволяет оценивать положение вершин резьбового профиля относительно расчетной конической поверхности среднего диаметра. Размеры и допуски калибров типа Р-Г для выполнения данной проверки установлены ГОСТ 7157-79.

Исполнения калибра:

• исполнение 1 - имеет контрольную плоскость, соответствующую номинальному положению основной плоскости контролируемой конической резьбы;
• исполнение 2 - имеет систему контрольных плоскостей, позволяющую оценивать положение торца изделия относительно установленных предельных положений основной плоскости резьбы.

Исполнение изделия определяется заказчиком в зависимости от условий его эксплуатации.

Калибр Р-Г применяется только совместно с резьбовым конусным калибром типа Р-Р. При контроле положение одноименных контрольных плоскостей гладкого и резьбового калибров сопоставляют между собой; их допустимое несовпадение согласно ГОСТ 7157-79.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо гладкий конусный для трубной конической резьбы R Р-Г-1/16 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
