Предназначен для контроля наружной трубной конической резьбы, в том числе положения ее основной плоскости относительно торца изделия. Соответствует ГОСТ 7157-79.
| Материал | инструментальная сталь |
| Вид калибра | калибр-кольцо резьбовой рабочий конусный |
| Исполнение | 1,2 |
| Резьба | R-3 1/2 |
| Число шагов на длине 25,44 мм | 11 мм |
| Шаг резьбы | 2,309±0,005 мм |
|

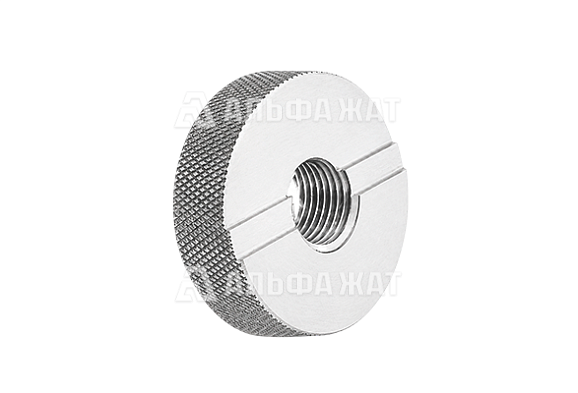

Калибр-кольцо рабочий резьбовой конусный для трубной конической резьбы R Р-Р-3 1/2 |
1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-кольцо R Р-Р-3 1/2 применяется для контроля наружной трубной конической резьбы по ГОСТ 6211. ГОСТ 7157-79 устанавливает типы, основные размеры и допуски таких калибров; резьбовое конусное кольцо Р-Р предусмотрено непосредственно для контроля конической наружной резьбы.
Основное назначение калибра - контроль смещения основной плоскости наружной конической резьбы. Проверка выполняется путем свинчивания кольца с контролируемой резьбовой поверхностью изделия и оценки положения торца детали относительно контрольной плоскости или контрольных плоскостей калибра.
Исполнения калибра
Исполнение 1 имеет одну контрольную плоскость, положение которой соответствует номинальному положению основной плоскости конической резьбы. При контроле калибр навинчивают на изделие. Его контрольная плоскость должна совпадать с торцом проверяемой детали в пределах допуска, установленного для резьбы.
Исполнение 2 снабжено контрольными плоскостями, соответствующими номинальному положению основной плоскости, а также ее наибольшему и наименьшему допустимому осевому смещению. При проверке торец изделия должен располагаться между предельными контрольными плоскостями либо совпадать с одной из них. Согласно ГОСТ 7157-79, данное исполнение является предпочтительным.
Исполнение изделия определяется заказчиком в зависимости от условий его эксплуатации.
