Используется для контроля внутренней трубной конической резьбы, в том числе положения ее основной плоскости относительно торца изделия. Соответствует ГОСТ 7157-79.
| Материал | инструментальная сталь |
| Вид калибра | калибр-пробка резьбовой рабочий конусный |
| Исполнение | 1,2 |
| Резьба | R-1 |
| Число шагов на длине 25,44 мм | 11 мм |
| Шаг резьбы | 2,309±0,005 мм |
| Конусность | 1/16 |

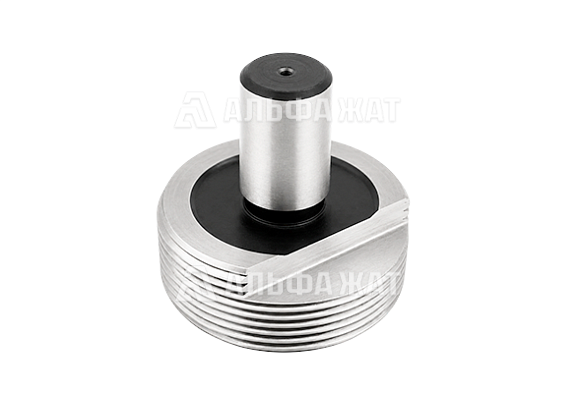

| Калибр-пробка рабочий резьбовой конусный для трубной конической резьбы R Р-Р-1 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-пробка R Р-Р-1 резьбовая рабочая конусная относится к калибрам типа Р-Р и применяется для контроля внутренней трубной конической резьбы по ГОСТ 6211. В соответствии с ГОСТ 7157-79 резьбовая конусная пробка Р-Р входит в состав рабочих калибров для контроля конической внутренней резьбы.
Основное назначение калибра - контроль смещения основной плоскости внутренней конической резьбы. Проверку выполняют путем свинчивания пробки с резьбой контролируемого отверстия и определения положения торца изделия относительно контрольной плоскости или контрольных плоскостей калибра.
Исполнения калибра
Исполнение 1 имеет одну контрольную плоскость, совпадающую с номинальным положением основной плоскости конической резьбы. При свинчивании калибра с контролируемой резьбой его контрольная плоскость должна совпадать с торцом изделия; допустимое отклонение устанавливается требованиями ГОСТ 6211.
Исполнение 2 имеет контрольные плоскости, соответствующие номинальному положению основной плоскости резьбы, а также ее наибольшему и наименьшему допустимому осевому смещению. При контроле торец изделия должен находиться между предельными контрольными плоскостями калибра либо совпадать с одной из них. ГОСТ 7157-79 устанавливает исполнение 2 как предпочтительное.
Исполнение изделия определяется заказчиком в зависимости от условий его эксплуатации.
