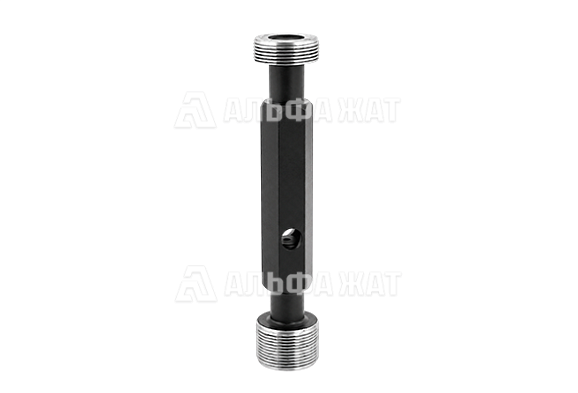

Калибр-пробка резьбовой М 4х0,7

Калибр-пробка резьбовой М 4х0,7 предназначен для контроля внутренней метрической резьбы и проверки её соответствия установленным предельным размерам и полям допусков. Изделие применяется для оценки качества резьбовых отверстий, определения отклонений геометрических параметров и обеспечения необходимой точности резьбовых соединений. Контроль выполняется по ГОСТ 24997-81 для метрической резьбы, изготовленной в соответствии с ГОСТ 9150-81, ГОСТ 24705-81 и ГОСТ 24706-81.

Калибр используется на предприятиях машиностроительной, приборостроительной и металлообрабатывающей отраслей, а также в подразделениях технического контроля, метрологических службах и ремонтно-эксплуатационных организациях.

Исполнения:

• ПР - проходная сторона служит для проверки наименьшего предельного размера внутренней резьбы и должна свободно ввинчиваться по всей длине контролируемого отверстия;
• НЕ - непроходная сторона предназначена для контроля наибольшего предельного размера резьбы и не должна ввинчиваться в проверяемое резьбовое отверстие.

Поля допуска 5h6h, 6g, 6h, 7g, 7h задают допустимые границы отклонений размеров резьбы относительно номинального значения. Соблюдение выбранного поля допуска обеспечивает корректное сопряжение резьбовых деталей, их взаимозаменяемость и надёжность соединения при эксплуатации.

Необходимое исполнение калибра и поле допуска выбираются с учётом характеристик контролируемой резьбы и указываются в технической документации на изделие.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку резьбовой М 4х0,7 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
