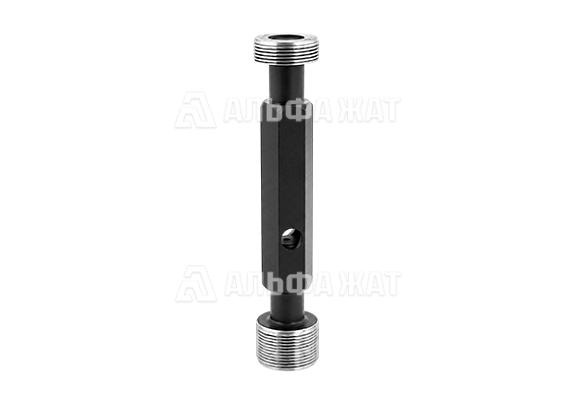

Калибр-пробка резьбовой М 5х0,8

Калибр-пробка резьбовой М 5х0,8 предназначен для контроля внутренней метрической резьбы и проверки её соответствия установленным предельным размерам и полям допусков. Изделие используется для оценки качества резьбовых отверстий, выявления отклонений геометрических параметров и обеспечения необходимой точности резьбовых соединений. Контроль выполняется по ГОСТ 24997-81 для метрической резьбы, изготовленной в соответствии с ГОСТ 9150-81, ГОСТ 24705-81 и ГОСТ 24706-81.

Калибр применяется на предприятиях машиностроения, приборостроения и металлообработки, а также в подразделениях технического контроля, метрологических службах и ремонтно-эксплуатационных организациях.

Исполнения:

• ПР - проходная сторона служит для контроля наименьшего предельного размера внутренней резьбы и должна свободно ввинчиваться по всей длине контролируемого отверстия;
• НЕ - непроходная сторона предназначена для проверки наибольшего предельного размера резьбы и не должна ввинчиваться в проверяемое резьбовое отверстие.

Поля допуска 4h5h, 5h6h, 6g, 6h, 7h, 8h задают допустимые границы отклонений размеров резьбы относительно номинального значения. Соблюдение выбранного поля допуска обеспечивает корректное сопряжение резьбовых деталей, их взаимозаменяемость и надёжность соединения при эксплуатации.

Необходимое исполнение калибра и поле допуска выбираются с учётом параметров контролируемой резьбы и указываются в технической документации на изделие.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку резьбовой М 5х0,8 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
