Применяется для контроля шлицевых валов с прямобочным профилем зубьев.
| Материал | инструментальная сталь |
| Вид калибра | калибр-кольцо шлицевый прямобочный |
| Число зубьев | 6 шт |
| Номинальный внутренний диаметр | 26 мм |
| Номинальный наружный диаметр | 30 мм |
| Номинальная ширина паза | 6 мм |
| Калибр-кольцо шлицевый прямобочный 6х26х30 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

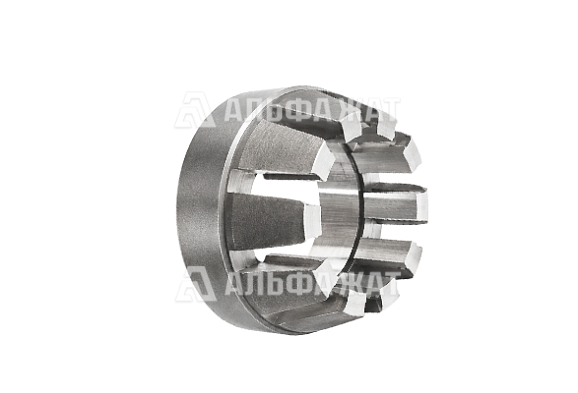

Калибр-кольцо шлицевый прямобочный 6х26х30 предназначен для комплексного контроля шлицевых валов с прямобочным профилем зубьев. Изделие позволяет контролировать совокупное соответствие внутреннего и наружного диаметров, толщины зубьев, а также формы и взаимного расположения элементов шлицевого профиля.
Комплексная конструкция кольца обеспечивает одновременную проверку сопрягаемых элементов шлицевого профиля, что позволяет оценивать пригодность контролируемого вала по совокупности его геометрических параметров. Основные размеры калибра-кольца устанавливаются ГОСТ 24960-81, исполнительные размеры рабочих поверхностей - ГОСТ 7951-80, технические требования - ГОСТ 24959-81.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо шлицевый прямобочный 6х26х30 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
