Предназначен для проверки параметров шлицевых валов с прямобочной формой зубьев.
| Материал | инструментальная сталь |
| Вид калибра | калибр-кольцо шлицевый прямобочный |
| Число зубьев | 8 шт |
| Номинальный внутренний диаметр | 46 мм |
| Номинальный наружный диаметр | 50 мм |
| Номинальная ширина паза | 9 мм |
| Калибр-кольцо шлицевый прямобочный 8х46х50 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

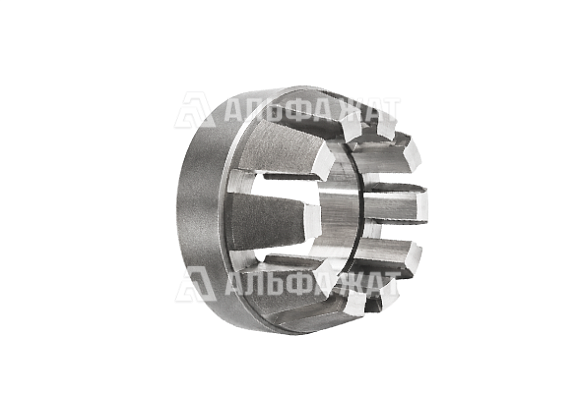

Калибр-кольцо шлицевый прямобочный 8х46х50 применяется для комплексной проверки шлицевых валов с зубьями прямобочной формы. С его помощью контролируют соответствие внутреннего и наружного диаметров, толщины зубьев, а также правильность формы и взаимного расположения элементов шлицевого профиля.
Конструкция калибра обеспечивает одновременный контроль сопрягаемых поверхностей шлицевого вала и позволяет оценивать его годность по совокупности геометрических параметров. Основные размеры изделия регламентируются ГОСТ 24960-81, исполнительные размеры рабочих элементов - ГОСТ 7951-80, технические требования - ГОСТ 24959-81.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо шлицевый прямобочный 8х46х50 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
