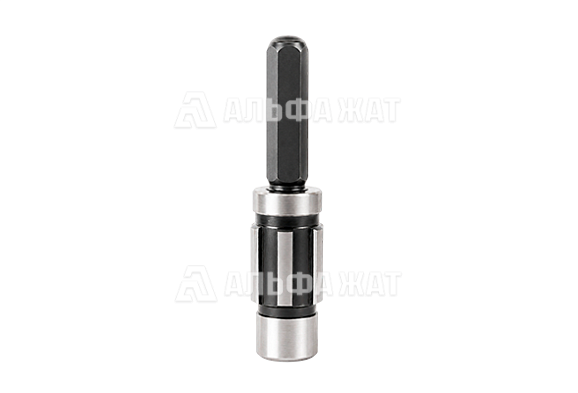

Калибр-пробка шлицевый прямобочный 6х16х20

Калибр-пробка шлицевый прямобочный 6х16х20 предназначен для комплексного контроля отверстий с прямобочным шлицевым профилем. Изделие позволяет проверять суммарные отклонения внутреннего и наружного диаметров, ширины пазов, а также отклонения формы и взаимного расположения элементов шлицевого профиля.

Исполнения:

• исполнение 1 применяется при центрировании шлицевого соединения по внутреннему диаметру, наружному диаметру или боковым сторонам зубьев;
• исполнение 2 - при центрировании по внутреннему диаметру;
• исполнение 3 - при центрировании по наружному диаметру или боковым сторонам зубьев.

Вариант исполнения определяется заказчиком и зависит от длины контролируемого отверстия.

Рабочая часть пробки воспроизводит сопрягаемый прямобочный шлицевый профиль, благодаря чему контроль выполняется одновременно по нескольким геометрическим параметрам соединения.

Основные размеры калибров-пробок устанавливаются ГОСТ 24960-81, исполнительные размеры рабочих элементов - ГОСТ 7951-80, технические требования - ГОСТ 24959-81.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку шлицевый прямобочный 6х16х20 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
