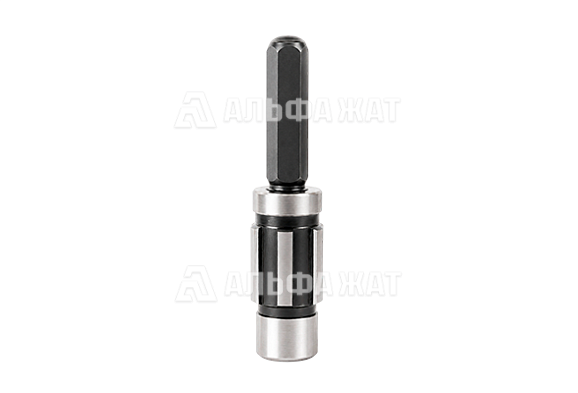

Калибр-пробка шлицевый прямобочный 8х52х58

Калибр-пробка шлицевый прямобочный 8х52х58 применяется для комплексной проверки отверстий с прямобочным шлицевым профилем. С его помощью контролируют суммарные отклонения внутреннего и наружного диаметров, ширины пазов, а также точность формы и взаимного расположения элементов профиля.

Исполнения:

• исполнение 1 используется при центрировании соединения по внутреннему или наружному диаметру, а также по боковым сторонам зубьев;
• исполнение 2 предназначено для соединений с центрированием по внутреннему диаметру;
• исполнение 3 применяется при центрировании по наружному диаметру либо по боковым сторонам зубьев.

Требуемое исполнение выбирается с учетом длины контролируемого отверстия и указывается заказчиком.

Профиль рабочей части калибра соответствует форме сопрягаемого шлицевого элемента, что обеспечивает одновременную проверку нескольких геометрических параметров отверстия.

Основные размеры калибра-пробки регламентируются ГОСТ 24960-81, исполнительные размеры рабочих элементов - ГОСТ 7951-80, технические требования - ГОСТ 24959-81.

Компания «Альфа-ЖАТ» предлагает купить калибр-пробку шлицевый прямобочный 8х52х58 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
