Применяется для сравнительной оценки шероховатости плоских поверхностей после цилиндрического фрезерования в диапазоне Ra 0,4-12,5 мкм.
| Материал | сталь |
| Способ обработки поверхности | торцовое фрезерование |
| Форма рабочей поверхности | плоская |
| Параметры шероховатости Ra | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм |
| Образец шероховатости ОШС-ФЦ (Ra0,4) | 1 шт |
| Образец шероховатости ОШС-ФЦ (Ra0,8) | 1 шт |
| Образец шероховатости ОШС-ФЦ (Ra1,6) | 1 шт |
| Образец шероховатости ОШС-ФЦ (Ra3,2) | 1 шт |
| Образец шероховатости ОШС-ФЦ (Ra6,3) | 1 шт |
| Образец шероховатости ОШС-ФЦ (Ra12,5) | 1 шт |
| Упаковка | 1 шт |

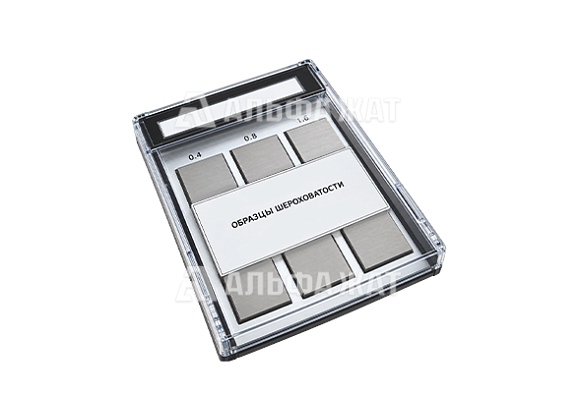

Набор образцов шероховатости стальных ОШС-ФЦ предназначены для сравнительного контроля поверхностей, полученных цилиндрическим фрезерованием. Каждый образец воспроизводит характер неровностей, формируемых при данном способе обработки, и имеет установленное номинальное значение параметра Ra. Контроль выполняется путем визуального или тактильного сопоставления поверхности детали с рабочей поверхностью образца.
Комплект включает шесть стальных образцов со значениями Ra 0,4; 0,8; 1,6; 3,2; 6,3 и 12,5 мкм. По ГОСТ 9378-93 исполнение ФЦ соответствует цилиндрическому фрезерованию, при этом форма образца должна быть плоской, а расположение неровностей - прямолинейным.
Образцы изготавливаются по ГОСТ 9378-93 и могут применяться при операционном и приемочном контроле деталей на участках механической обработки.
Компания «Альфа-ЖАТ» предлагает купить набор образцов шероховатости стальных ОШС-ФЦ (Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) по выгодной цене.
Доставка по всей территории России и в страны СНГ.
