Применяется для сравнительной оценки шероховатости наружных цилиндрических поверхностей после шлифования периферией круга в диапазоне Ra 0,4-12,5 мкм.
| Материал | сталь |
| Способ обработки поверхности | шлифование периферией круга |
| Форма рабочей поверхности | цилиндрическая выпуклая |
| Параметры шероховатости Ra | 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм |
| Образец шероховатости ОШС-ШЦ (Ra0,1) | 1 шт |
| Образец шероховатости ОШС-ШЦ (Ra0,2) | 1 шт |
| Образец шероховатости ОШС-ШЦ (Ra0,4) | 1 шт |
| Образец шероховатости ОШС-ШЦ (Ra0,8) | 1 шт |
| Образец шероховатости ОШС-ШЦ (Ra1,6) | 1 шт |
| Образец шероховатости ОШС-ШЦ (Ra3,2) | 1 шт |
| Упаковка | 1 шт |

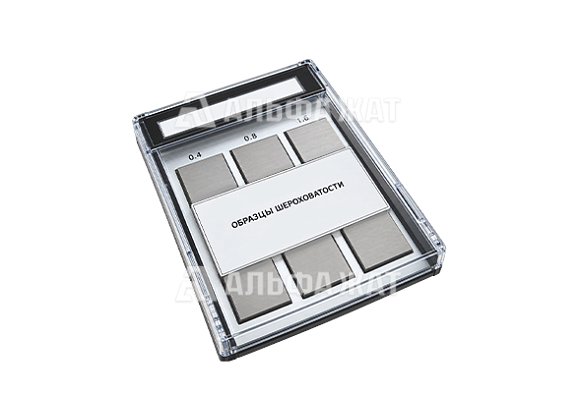

Набор образцов шероховатости стальных ОШС-ШЦ предназначены для сравнительного контроля наружных цилиндрических поверхностей, полученных шлифованием периферией круга. Рабочая поверхность каждого образца воспроизводит характер микронеровностей, возникающих при данном способе обработки, и имеет установленное номинальное значение параметра Ra. Оценку выполняют визуальным или тактильным сравнением проверяемой поверхности с соответствующим образцом.
Комплект включает шесть стальных образцов со значениями Ra 0,1; 0,2; 0,4; 0,8; 1,6 и 3,2 мкм.
Образцы применяются при операционном, производственном и приемочном контроле деталей, когда требуется быстро сопоставить качество обработанной поверхности с нормированным значением шероховатости. При сравнении учитывают одинаковый способ формирования поверхности и характер следов обработки, поскольку образец должен воспроизводить особенности именно цилиндрического шлифования. ГОСТ 9378-93 также требует одинакового цвета и блеска по всей рабочей поверхности образца.
Компания «Альфа-ЖАТ» предлагает купить набор образцов шероховатости стальных ОШС-ШЦ (Ra 3,2; Ra1,6; Rа0,8; Ra0,4; Ra0,2; Ra0,1) по выгодной цене.
Доставка по всей территории России и в страны СНГ.
