Используется для точного измерения внутренних диаметров отверстий и цилиндрических поверхностей с автоматическим самоцентрированием.
| Материал корпуса | инструментальная сталь |
| Метод измерения | трехточечный |
| Диапазон измерений | от 12 до 20 мм |
| Цена деления | 0,005 мм |
| Рабочие температуры | от +15 до +25 °С |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 310х160х50 мм |
| Масса | 1,21 кг |
| Нутромер микрометрический трехточечный | 2 шт |
| Кольцо установочное | 2 шт |
| Удлинитель | 1 шт |
| Комплект ключей | 1 шт |
| Футляр | 1 шт |
| Паспорт | 1 шт |

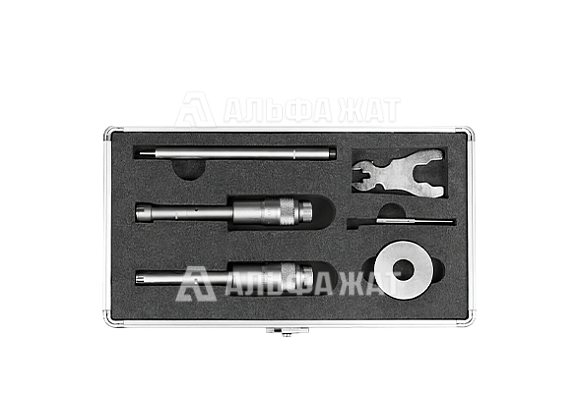

Набор нутромеров микрометрических трехточечных 12-20 0,005 предназначен для контроля внутренних диаметров цилиндрических деталей, включая втулки, сквозные и глухие отверстия, а также центрирующие поверхности. Комплект применяется при выполнении измерительных и контрольных операций, где требуется высокая точность результатов и стабильность измерений внутренних поверхностей.
Конструкция и принцип работы
Каждый нутромер набора состоит из микрометрического винта и измерительной головки. Головка оснащена тремя подвижными измерительными наконечниками, расположенными под углом 120° относительно друг друга. При вращении барабана наконечники синхронно выдвигаются и равномерно прижимаются к стенкам отверстия, обеспечивая автоматическое самоцентрирование инструмента. В процессе измерения нутромер должен быть надежно зафиксирован в отверстии без проворачивания.
Принцип действия основан на работе прецизионной винтовой пары, преобразующей вращение микрометрического винта в поступательное перемещение измерительных наконечников. Такое решение позволяет точно задавать измеряемый размер и минимизировать влияние перекоса при контроле внутреннего диаметра.
Отсчёт показаний и особенности эксплуатации
Нутромеры набора имеют механический принцип действия, при этом считывание показаний осуществляется по шкалам стебля и барабана. Данная система обеспечивает наглядный и точный отсчёт без использования электронных компонентов. Настройка приборов на номинальный размер выполняется с помощью установочных колец. Корпуса нутромеров изготовлены из инструментальной стали, что обеспечивает прочность и износостойкость. Для хранения и транспортировки комплект поставляется в жёстком защитном футляре.
Внимание! Комплектация набора уточняется при заказе.
