Предназначен для высокоточного контроля внутренних диаметров отверстий и цилиндрических поверхностей с функцией автоматического центрирования.
| Материал корпуса | инструментальная сталь |
| Метод измерения | трехточечный |
| Диапазон измерений | от 20 до 25 мм |
| Цена деления | 0,001/0,005 мм |
| Предел допускаемой абсолютной погрешности | 0,005 мм |
| Рабочие температуры | от +15 до +25 °С |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 255х148х43 мм |
| Масса | 1 кг |

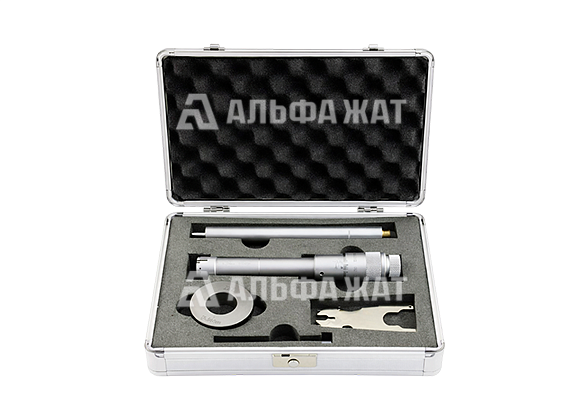

| Нутромер микрометрический трехточечный НМБ-20-25 0,001/0,005 | 1 шт |
| Кольцо установочное | 1 шт |
| Удлинитель | по запросу |
| Комплект ключей | 1 шт |
| Футляр | 1 шт |
| Паспорт | 1 шт |
Нутромер микрометрический трехточечный НМБ-20-25 0,001/0,005 применяется для контроля внутренних диаметров цилиндрических элементов, включая втулки, сквозные и глухие отверстия, а также центрирующие поверхности. Прибор используется при измерительных и контрольных работах, где требуется высокая точность, стабильность и повторяемость результатов.
Конструкция и принцип работы

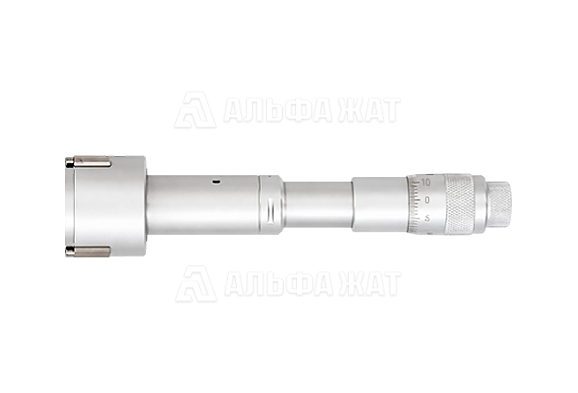

Нутромер выполнен в виде сборочного узла, включающего микрометрический винт и измерительную головку. Измерительная головка оснащена тремя подвижными наконечниками, расположенными под углом 120° друг к другу. При вращении барабана наконечники синхронно выдвигаются и равномерно контактируют со стенками отверстия, обеспечивая автоматическое центрирование прибора. В процессе измерения инструмент должен быть устойчиво установлен без проворачивания.
Работа нутромера основана на применении высокоточной винтовой пары, которая преобразует вращение микрометрического винта в поступательное перемещение измерительных элементов. Такое решение позволяет точно задавать измеряемый размер и снижает вероятность перекоса при контроле внутреннего диаметра.
Отсчет показаний и особенности эксплуатации
Считывание результатов измерений осуществляется по механическим шкалам стебля и барабана. Данная система обеспечивает наглядный и точный отсчет без использования электронных компонентов. Установка прибора на номинальный размер выполняется с помощью установочных колец. Корпус нутромера изготовлен из инструментальной стали, что обеспечивает высокую прочность и износостойкость. Для хранения и транспортировки инструмент поставляется в жестком защитном футляре.
