Применяется для контроля притираемости и плоскостности измерительных поверхностей интерференционным методом.
| Материал | стекло |
| Отклонение от плоскостности пластины (Исп.1) | до 0,15 мкм |
|
Предел допускаемой абсолютной погрешности воспроизведения отклонения от плоскостности (Исп.1) |
0,3 мкм |
| Отклонение от плоскостности пластины (Исп.2) | до 0,3 мкм |
|
Предел допускаемой абсолютной погрешности воспроизведения отклонения от плоскостности (Исп.2) |
0,3 мкм |
| Отклонение от плоскостности пластины (Исп.3) | до 0,4 мкм |
|
Предел допускаемой абсолютной погрешности воспроизведения отклонения от плоскостности (Исп.3) |
0,3 мкм |
| Диаметр | 250±2 мм |
| Толщина | 45±2 мм |
| Рабочие температуры | от +17 до +23 °С |
| Относительная влажность воздуха | до 80 % |
| Масса | до 6,28 кг |
| Пластина стеклянная ПИ-250 | 1 шт |
| Футляр | 1 шт |
| Паспорт | 1 шт |

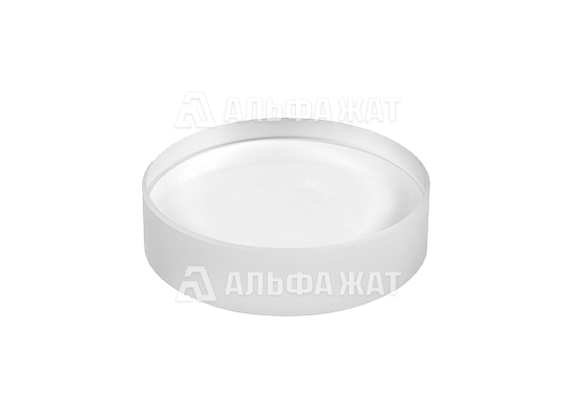

Пластина стеклянная ПИ-250 предназначена для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, а также различных измерительных приборов и инструментов.
При использовании в качестве эталона пластина подходит для поверки и калибровки интерферометров, применяемых при измерении параметров отклонений от плоскостности оптических поверхностей. Также пластина может использоваться при аттестации таких средств измерений в качестве эталонов в рамках действующей государственной поверочной схемы.
Конструкция и принцип действия
Принцип работы пластины основан на явлении интерференции, возникающем при наложении рабочей поверхности пластины на контролируемую поверхность меры, калибра, прибора или инструмента. Такой метод позволяет оценивать качество поверхности и выявлять отклонения от плоскостности.
Пластина изготавливается из оптического стекла в форме прямых цилиндров с плоскими непараллельными торцевыми поверхностями. Одна или обе поверхности являются рабочими. Рабочая поверхность обозначается стрелкой на боковой стороне изделия.
Типоразмеры и нормативные требования
Пластина выпускается в трех исполнениях в зависимости от максимально допустимого отклонения от плоскостности. Изготовление и применение пластин осуществляется в соответствии с ТУ 26.51.66.140-015-04567838-2020. Требования к использованию пластин в качестве эталона определяются Государственной поверочной схемой, утвержденной приказом Росстандарта от 15.12.2022 № 3189.
Компания «Альфа-ЖАТ» предлагает купить пластину стеклянную ПИ-250 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
