Используется для точного контроля прямолинейности и плоскостности поверхностей деталей.
| Материал | чугун |
| Класс точности | 1, 2, 3 |
| Допуск плоскостности | от 12 до 50 мкм |
| Шероховатость рабочей поверхности | от 0,63 до 1,25 мкм |
| Рабочие температуры | от +16 до +24 °С |
| Относительная влажность воздуха | до 80 % |
| № ГРСИ | 76927-19 |
| Габаритные размеры (ДхШхВ) | 400х400х90 мм |
| Масса | 38 кг |
|
Плита поверочная чугунная с механически обработанными рабочими поверхностями 400х400 класс 1, 2, 3 |
1 шт |
| Комплект ручек | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

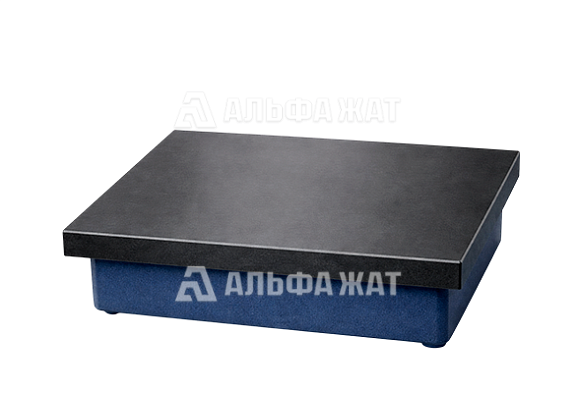

Плита поверочная чугунная с механически обработанными рабочими поверхностями 400х400 класс 1, 2, 3 предназначена для выполнения измерительных, контрольных и разметочных операций при обработке и сборке деталей. Основная функция изделия заключается в обеспечении высокоточной плоской базовой поверхности, используемой для проверки геометрических параметров деталей и элементов механизмов.
Плита применяется для определения отклонений поверхностей от прямолинейности и плоскостности, а также используется в качестве эталонной установочной поверхности при проведении измерений, сборочных операций и поверки измерительных средств. Благодаря высокой стабильности геометрии она широко используется на машиностроительных предприятиях, в инструментальных цехах и метрологических лабораториях.
Использование поверочной плиты позволяет создать надежную базу для установки деталей, измерительных приборов и вспомогательных приспособлений, что обеспечивает достоверность результатов контроля.
Принцип действия
Работа поверочной плиты основана на сравнительном методе оценки геометрической точности поверхностей.
При контроле прямолинейности определяется величина зазора между рабочей поверхностью плиты и контролируемой плоскостью детали или изделия. Полученный просвет сравнивается с эталонным значением - так называемым «образцом просвета». Такой образец формируется из концевых мер длины, притертых к плоской стеклянной пластине, что обеспечивает высокую точность сравнения.
Для проверки плоскостности применяется метод контактных пятен («пятен на краску»). На рабочую поверхность плиты наносится тонкий слой красящего состава, после чего на нее устанавливается контролируемая деталь. По распределению и количеству отпечатков определяется степень прилегания поверхности и выявляются участки отклонений от требуемой плоскости.
Конструкция и материал
Поверочные и разметочные плиты изготавливаются из высококачественного чугуна, который характеризуется высокой жесткостью, хорошими демпфирующими свойствами и устойчивостью к деформациям.
Рабочая поверхность плиты подвергается точной механической обработке, что позволяет получить необходимую геометрическую точность и обеспечить стабильность параметров поверхности в процессе эксплуатации. Такая технология изготовления обеспечивает надежность изделия и длительное сохранение его измерительных характеристик.
Благодаря прочности материала и качественной обработке рабочей поверхности плита сохраняет свою точность даже при интенсивной эксплуатации в производственных условиях.
Изделие внесено в Государственный реестр средств измерения под номером 76927-19.
Компания «Альфа-ЖАТ» предлагает купить плиту поверочную чугунную с механически обработанными рабочими поверхностями 400х400 класс 1, 2, 3 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
