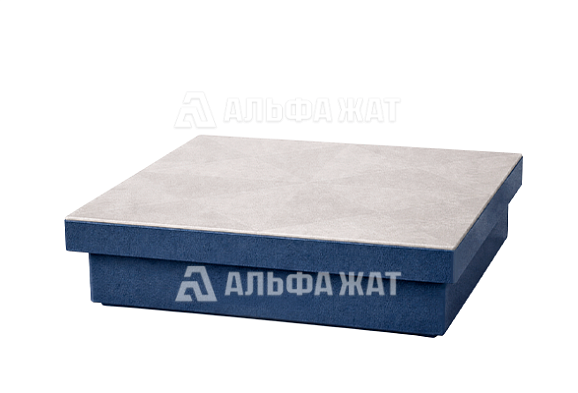

Плита поверочная чугунная с ручной шабровкой рабочих поверхностей 250х250 класс 0, 1

Плита поверочная чугунная с ручной шабровкой рабочих поверхностей 250х250 класс 0, 1 предназначена для выполнения измерительных и контрольных операций, связанных с определением отклонений поверхностей деталей от прямолинейности и плоскостности. Она используется в качестве эталонной плоской поверхности, на которой выполняются измерения, разметка и сборка элементов.

Изделие применяется в цехах машиностроительных предприятий, на инструментальных участках, а также в метрологических лабораториях. Плита служит надежной базовой поверхностью для установки деталей, измерительных приборов и вспомогательных приспособлений, обеспечивая высокую точность проведения контрольных операций.

Принцип действия

Работа поверочной плиты основана на сравнительном методе оценки геометрии поверхности.

При контроле прямолинейности определяется величина просвета между рабочей поверхностью плиты и контролируемой поверхностью детали. Полученное значение сопоставляется с эталонным «образцом просвета». Такой образец формируется из набора концевых мер длины, притертых к плоской стеклянной пластине. Данный метод позволяет выявлять отклонения поверхности от заданной прямолинейности с высокой точностью.

Для проверки плоскостности используется метод «пятен на краску». На рабочую поверхность плиты наносится тонкий слой красящего состава, после чего на нее устанавливается проверяемая деталь. По количеству и распределению контактных следов определяется равномерность прилегания поверхности и выявляются зоны возможных отклонений.

Конструкция и материал

Поверочные и разметочные плиты изготавливаются из качественного серого чугуна, который обладает высокой жесткостью, устойчивостью к деформациям и хорошими демпфирующими свойствами.

Рабочая поверхность плиты подвергается ручной шабровке, что обеспечивает получение высокой точности и необходимой чистоты поверхности. Технология шабрения позволяет сформировать равномерную сетку контактных пятен, благодаря чему достигается стабильность геометрических параметров и высокая точность измерений.

Использование чугуна в сочетании с ручной доводкой поверхности обеспечивает долговечность изделия, устойчивость к износу и сохранение точности рабочей поверхности в течение длительного времени эксплуатации.

Изделие внесено в Государственный реестр средств измерения под номером 76927-19.

Компания «Альфа-ЖАТ» предлагает купить плиту поверочную чугунную с ручной шабровкой рабочих поверхностей 250х250 класс 0, 1 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
