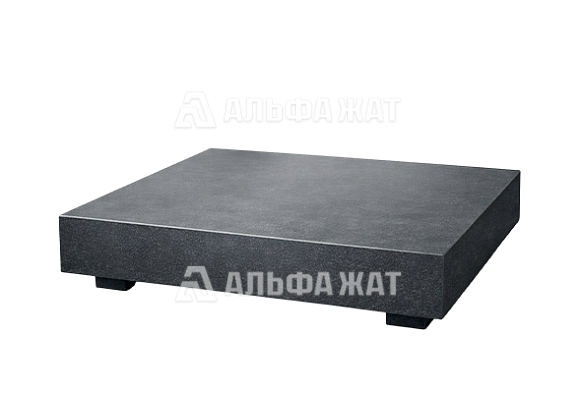

Плита поверочная гранитная 400х400 класс 0

Плита поверочная гранитная 400х400 класс 0 предназначена для контроля геометрической точности поверхностей и служит базовой плоской поверхностью при выполнении измерительных, разметочных и сборочных операций.

Изделие применяется для:

• определения отклонений поверхностей от прямолинейности;
• контроля плоскостности деталей;
• использования в качестве эталонной установочной поверхности;
• проведения поверки и калибровки средств измерений;
• выполнения разметочных и сборочных операций.

Плита широко используется в условиях машиностроительных предприятий, инструментальных цехов и метрологических лабораторий, где требуется высокая точность измерений.

Принцип действия

Работа плиты основана на сравнительном методе контроля геометрических параметров поверхности.

Контроль прямолинейности выполняется путем оценки величины просвета между рабочей поверхностью плиты и проверяемой поверхностью детали. Полученный просвет сравнивается с эталонным «образцом просвета», который формируется из набора концевых мер длины, притертых к плоской стеклянной пластине. Такой метод позволяет точно определить отклонение поверхности от прямой линии.

Контроль плоскостности осуществляется методом «пятен на краску». На рабочую поверхность плиты наносится тонкий слой красящего состава, после чего на нее устанавливается проверяемая деталь. По количеству и распределению контактных пятен оценивается степень прилегания поверхности и выявляются участки отклонений.

Конструкция и материал

Плита изготавливается из отборного мелкозернистого твердого гранита, который обладает рядом преимуществ:

• высокой износостойкостью;
• стабильностью геометрических размеров;
• низким коэффициентом теплового расширения;
• устойчивостью к механическим воздействиям.

Конструкция плиты выполняется без бортовых захватов. Боковые поверхности обрабатываются с нормированными допусками: перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых граней. Это позволяет использовать боковые поверхности в качестве дополнительных баз при проведении измерений.

Точностные характеристики

Поверочная и разметочная плита соответствует классу точности 0, что обеспечивает высокую точность измерений и позволяет применять ее:

• в метрологических лабораториях;
• в инструментальных цехах;
• на участках высокоточного машиностроительного производства.

Высокая стабильность параметров и надежность конструкции делают плиту эффективным средством для выполнения точных измерительных и контрольных операций.

Компания «Альфа-ЖАТ» предлагает купить плиту поверочную гранитную 400х400 класс 0 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
