Предназначена для точной установки и надежной фиксации деталей при выполнении технологических и контрольных операций.
| Материал | сталь |
| Класс точности | 0 |
| Допускаемые отклонения размеров | от 2,5 до 5 мкм |
| Твердость рабочей поверхности | HRC 58 по ГОСТ 9013-59 |
| Шероховатость рабочей поверхности | 0,32 мкм |
| Диаметр устанавливаемых валов | от 5 до 30 мм |
| Глубина призматической воронки | 16 мм |
| Габаритные размеры (ДхШхВ) | 60х60х50 мм |
| Призма поверочная с одной призматической выемкой и накладкой I-2-0 | 2 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

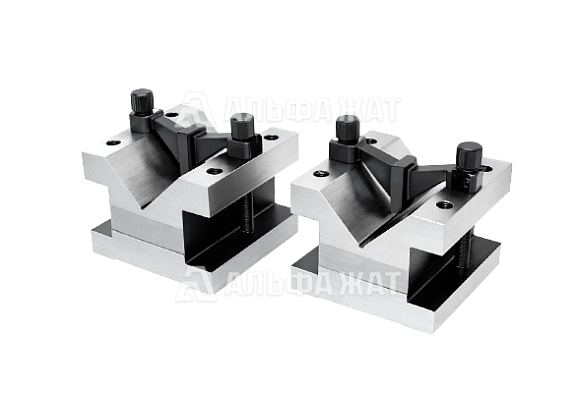

Призма поверочная с одной призматической выемкой и накладкой I-2-0 соответствует ГОСТ 5641-66, используется для точной установки, фиксации и удержания деталей при выполнении измерительных, контрольных и вспомогательных технологических операций. Такое изделие применяется в случаях, когда требуется надежное базирование обрабатываемых или проверяемых заготовок.
Конструкция призмы
Устройство призмы включает в себя следующие элементы:
Наличие накладки в конструкции позволяет обеспечить более надежное закрепление детали и повысить удобство использования изделия в процессе работы.
Для изготовления призмы применяются следующие марки стали:
Использование данных материалов обеспечивает изделию высокую прочность, стойкость к износу и стабильность рабочих характеристик при эксплуатации. Рабочие поверхности призмы имеют твердость не ниже HRC 58 по ГОСТ 9013-59, что способствует сохранению точности контактных поверхностей и повышает устойчивость к механическому износу.
Защитное покрытие
Для дополнительной защиты от внешних воздействий нерабочие элементы изделия имеют антикоррозионное покрытие. Защитный слой нанесен на боковые нерабочие поверхности, основание и детали крепления.
Благодаря такому исполнению призма сохраняет эксплуатационные свойства в течение длительного времени и отличается надежностью в использовании. Сочетание прочной стальной основы, твердости рабочих поверхностей и антикоррозионной защиты делает изделие практичным решением для оснащения производственных, ремонтных и измерительных участков.
Компания «Альфа-ЖАТ» предлагает купить призму поверочную с одной призматической выемкой и накладкой I-2-0 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
