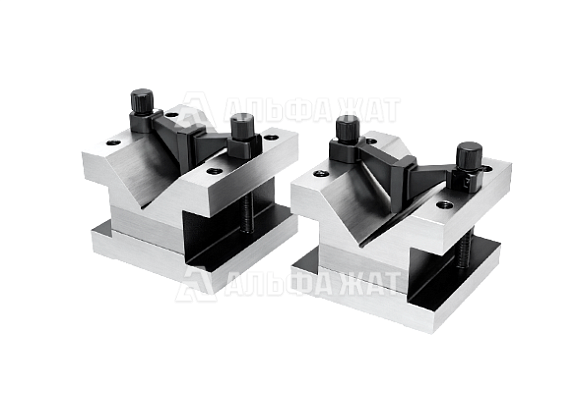

Призма поверочная с одной призматической выемкой и накладкой I-3-2

Призма поверочная с одной призматической выемкой и накладкой I-3-2 соответствует ГОСТ 5641-66, используется для точной установки, фиксации и удержания деталей при выполнении измерительных, контрольных и вспомогательных технологических операций. Такое изделие применяется в случаях, когда требуется надежное базирование обрабатываемых или проверяемых заготовок.

Конструкция призмы

Устройство призмы включает в себя следующие элементы:

• корпус призмы;
• накладку;
• винт крепления накладки.

Наличие накладки в конструкции позволяет обеспечить более надежное закрепление детали и повысить удобство использования изделия в процессе работы.

Для изготовления призмы применяются следующие марки стали:

• ШХ15 по ГОСТ 801-78;
• Х по ГОСТ 5950-73.

Использование данных материалов обеспечивает изделию высокую прочность, стойкость к износу и стабильность рабочих характеристик при эксплуатации. Рабочие поверхности призмы имеют твердость не ниже HRC 58 по ГОСТ 9013-59, что способствует сохранению точности контактных поверхностей и повышает устойчивость к механическому износу.

Защитное покрытие

Для дополнительной защиты от внешних воздействий нерабочие элементы изделия имеют антикоррозионное покрытие. Защитный слой нанесен на боковые нерабочие поверхности, основание и детали крепления.

Благодаря такому исполнению призма сохраняет эксплуатационные свойства в течение длительного времени и отличается надежностью в использовании. Сочетание прочной стальной основы, твердости рабочих поверхностей и антикоррозионной защиты делает изделие практичным решением для оснащения производственных, ремонтных и измерительных участков.

Компания «Альфа-ЖАТ» предлагает купить призму поверочную с одной призматической выемкой и накладкой I-3-2 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
