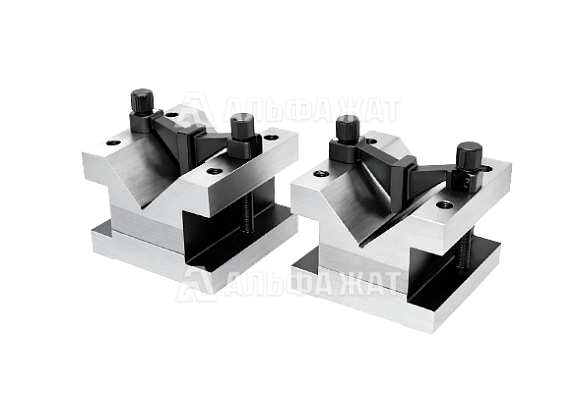

Призма поверочная с одной призматической выемкой и накладкой I-4-2

Призма поверочная с одной призматической выемкой и накладкой I-4-2 соответствует требованиям ГОСТ 5641-66 и предназначена для точной установки, устойчивой фиксации и удержания деталей при проведении измерительных, контрольных и вспомогательных технологических операций. Изделие применяется в тех случаях, когда необходимо обеспечить надежное базирование обрабатываемых либо проверяемых заготовок.

Конструктивное исполнение

Призма состоит из следующих элементов:

• корпуса;
• накладки;
• винта для крепления накладки.

Такая конструкция способствует более прочному закреплению детали и делает эксплуатацию изделия более удобной в условиях производства и контроля.

Для изготовления призмы используются стали следующих марок:

• ШХ15 по ГОСТ 801-78;
• Х по ГОСТ 5950-73.

Применение этих материалов обеспечивает высокую механическую прочность, хорошую износостойкость и стабильность рабочих свойств изделия. Твердость рабочих поверхностей составляет не ниже HRC 58 по ГОСТ 9013-59, что позволяет сохранять точность контактных зон и повышает устойчивость к износу в процессе эксплуатации.

Защита поверхностей

Нерабочие элементы призмы имеют антикоррозионное покрытие, предназначенное для дополнительной защиты от внешних воздействий. Защитная обработка нанесена на боковые поверхности, не участвующие в работе, основание, а также крепежные детали.

Благодаря такому исполнению изделие отличается долговечностью, надежностью и сохраняет свои эксплуатационные качества при длительном использовании. Призма сочетает прочную конструкцию, твердость рабочих поверхностей и защиту от коррозии, что делает ее эффективным решением для оснащения производственных, ремонтных и измерительных участков.

Компания «Альфа-ЖАТ» предлагает купить призму поверочную с одной призматической выемкой и накладкой I-4-2 по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
