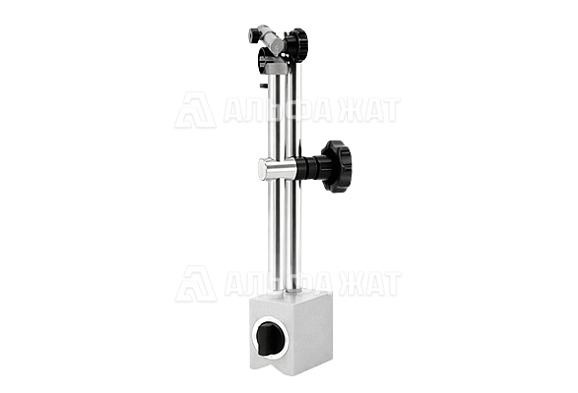

Штатив с магнитным основанием и высокой колонкой для измерительных головок ШМ-IIВ

Штатив с магнитным основанием ШМ-IIВ предназначен для закрепления измерительной головки при выполнении абсолютных и относительных измерительных работ. Изделие используется при установке на поверочных плитах, станинах станков и других опорных поверхностях, где требуется точное позиционирование измерительного прибора и стабильность его положения в процессе контроля.

Конструкция:

• основание: служит опорной частью штатива и обеспечивает устойчивое положение конструкции на рабочей поверхности;
• винт зажима измерительной головки: предназначен для надежной фиксации измерительной головки в установленном положении;
• державка: используется для установки и удержания измерительной головки в составе штатива;
• винт зажима державки: служит для закрепления державки после ее установки в требуемом положении;
• пружинное кольцо: выполняет вспомогательную фиксирующую функцию и участвует в удержании элементов подвижного узла;
• стержень: предназначен для размещения и перемещения измерительной головки или связанного с ней узла;
• зажимной винт: используется для фиксации подвижных деталей и узлов после регулировки;
• хомутик: выполняет соединительную и фиксирующую функцию, обеспечивая удержание сопрягаемых элементов конструкции;
• винт тонкой установки на размер: предназначен для точной подводки измерительной головки к контролируемой поверхности и настройки на требуемый размер;
• колонка: является несущим и направляющим элементом, относительно которого осуществляется установка и регулировка рабочих узлов штатива.

Особенности конструкции

Конструкция штатива обеспечивает надежное закрепление измерительной головки, а также подвижных деталей и узлов в установленном положении. Это позволяет снизить вероятность смещения измерительного прибора в процессе работы и повысить стабильность результатов.

Штатив позволяет устанавливать измерительную головку практически в любом положении в пространстве, которое определяется высотой колонки и предельным вылетом стержня. При этом сохраняется устойчивость конструкции независимо от расположения измерительной головки в пределах предусмотренного рабочего диапазона.

Применение

Штатив используется:

• в измерительных лабораториях;
• на производственных участках;
• в инструментальных подразделениях;
• в ремонтных службах;
• при выполнении серийного и единичного контроля.

Изделие соответствует требованиям ГОСТ 10197-70.

Компания «Альфа-ЖАТ» предлагает купить штатив с магнитным основанием и высокой колонкой для измерительных головок ШМ-IIВ по доступной цене.

Быстрая доставка по всей территории Российской Федерации и в страны СНГ!
