Предназначена для установки измерительных головок при выполнении измерений, выверки деталей и контроля непосредственно на станках.
| Материал | сталь |
| Тип основания | магнитное |
| Тип магнита | постоянный |
| Диаметр отверстия под индикаторную головку | 8 мм |
| Прогиб стойки под действием усилия 1 Н | 50 мм |
|
Вылет измерительной головки при определении прогиба |
200 мм |
| Высота при определении прогиба | 150 мм |
| Высота стойки | 350 мм |
| Диаметр стойки | 16 мм |
| Усилие отрыва | 150 Н |
| Климатическое исполнение | УХЛ 4.2 по ГОСТ 15150-69 |
| Рабочие температуры | от +5 до +35 °С |
| Относительная влажность воздуха при +25 °С | до 80 % |
|
Габаритные размеры магнитного основания (ДхШхВ) |
55х50х63 мм |
| Масса | 1,6 кг |
| Стойка гибкая с магнитным основанием МС-29 | 1 шт |
| Футляр | 1 шт |
| Паспорт | 1 шт |

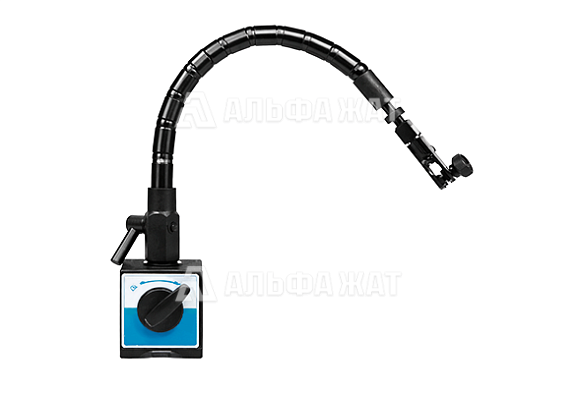

Стойка гибкая с магнитным основанием МС-29 применяется как вспомогательное приспособление для закрепления измерительных головок при проведении контрольных и наладочных операций. Основное назначение изделия заключается в установке измерительного прибора в требуемом положении при измерениях, выверке деталей и выполнении работ непосредственно на оборудовании.
Конструкция стойки позволяет использовать измерительные головки разных исполнений. Приспособление подходит как для приборов с ушком для крепления, так и для головок, устанавливаемых на стержне. Гибкий элемент облегчает подвод измерительного наконечника к контролируемой поверхности и помогает разместить прибор в удобной рабочей позиции.
Магнитное основание расширяет возможности применения стойки. Устройство может устанавливаться на горизонтальных, наклонных и вертикальных металлических плоскостях без дополнительных крепежных элементов. Наличие призматической выемки на нижней поверхности позволяет фиксировать стойку также на цилиндрических деталях и поверхностях. Благодаря этому изделие удобно использовать на станках, верстаках и других металлических основаниях.
Стойка рассчитана на эксплуатацию в производственных и лабораторных условиях при соблюдении установленных требований к окружающей среде. Конструкция сочетает компактность, достаточную удерживающую способность и удобство повседневного применения. После завершения работы изделие рекомендуется очищать, переводить магнитное основание в нерабочее положение и хранить в футляре.
