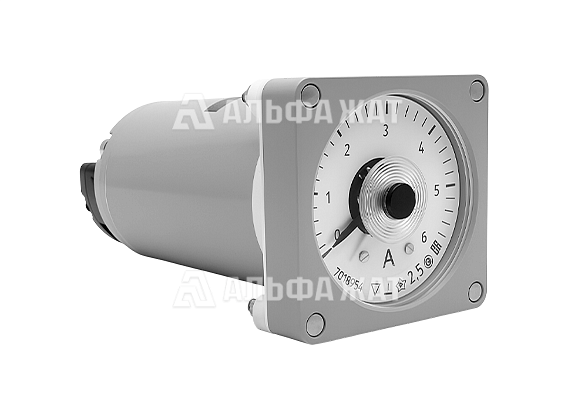

Амперметр вибро- и ударопрочный переменного тока Ц1420-01-1,2,3-1,2,3,4-1,2 (от 0 до 100 мА)

Амперметр вибро- и ударопрочный переменного тока Ц1420-01-1,2,3-1,2,3,4-1,2 (от 0 до 100 мА) предназначен для установки методом утопленного монтажа. Прибор относится к щитовым измерительным устройствам электромагнитной системы с выпрямителем, обеспечивающим измерение действующего значения переменного тока.

Конструкция амперметра включает измерительный механизм, корпус, цоколь и лицевую рамку. Корпус разделён на два отсека: в переднем размещён измерительный узел с подвижной системой и шкалой, в заднем - электрические элементы и контактные выводы. К задней части корпуса крепится цоколь из ударопрочной пластмассы, а лицевая часть прибора защищена квадратным металлическим наличником со смотровым стеклом. В центральной зоне стекла расположен винт корректора для установки стрелки на «0».

Шкала имеет нанесённые деления на приподнятом крае циферблата - это исключает параллакс, обеспечивая точность считывания показаний независимо от угла обзора. Подвижная система выполнена с пружинной амортизацией, что делает прибор устойчивым к вибрациям и ударам как в радиальном, так и в осевом направлениях. Такое исполнение позволяет использовать амперметр Ц1420 в условиях повышенной тряски и механических нагрузок, например, в транспорте, энергетических установках и промышленном оборудовании.

Электромагнитная совместимость: прибор не создаёт радиопомех и устойчив к влиянию переменных и высокочастотных наводок, обеспечивая стабильность показаний даже при работе в электромагнитно нагруженных средах.

Работа и подключение:

• амперметр подключается напрямую к контролируемой цепи или через трансформатор тока в зависимости от исполнения
• возможны варианты включения: непосредственное, через ТТ A/5A, через ТТ A/1A или комбинированное (A/5A и 5A/1A)
• для обеспечения точности рекомендуется использовать заводские соединительные провода
• прибор должен устанавливаться только на заземлённый щит или панель

Перед началом работы необходимо убедиться, что стрелка установлена на отметке «0». При необходимости положение стрелки корректируется винтом-корректором на лицевой панели.

Расшифровка Ц1420-01-1,2,3-1,2,3,4-1,2:

• Ц1420 - серия прибора (амперметр переменного тока щитовой вибро- и ударопрочный)
• 01 - диапазон измерений от 0 до 100 мА
• 1,2,3 - частота тока: 50, 400 или 1000 Гц
• 1,2,3,4 - способ подключения: непосредственное, через ТТ A/5А, через ТТ A/1А, или через A/5А и 5А/1А
• 1,2 - покрытие шкалы: белое или светящееся (по запросу)

Компания «Альфа-ЖАТ» предлагает купить амперметр вибро- и ударопрочный переменного тока Ц1420-01-1,2,3-1,2,3,4-1,2 (от 0 до 100 мА) по выгодной цене.

Доставка по всей России и странам СНГ!
